Adapter kamery cofania BlackVue R100

DVR000141
Ocena

Urządzenie umożliwiające wykorzystanie kamery tylnej BlackVue jako kamery cofania

2 Przedmioty
587,01 zł
320,00 zł Zniżka 45,49%
Brutto
Ilość
Ostatnie sztuki

Brak przyznanych punktów ponieważ produkt jest w promocji.


  • Security policy (edit with Customer reassurance module) Security policy (edit with Customer reassurance module)
  • Delivery policy (edit with Customer reassurance module) Delivery policy (edit with Customer reassurance module)
  • Return policy (edit with Customer reassurance module) Return policy (edit with Customer reassurance module)
Opis

Moduł BlackVue R100 - urządzenie umożliwiające wykorzystanie kamery tylnej jako kamerę cofania

Jeśli jesteś szczęśliwym posiadaczem wideorejestratora BlackVue 650-2CH Truck lub DR650S-2CH, ucieszy Ci wiadomość, że istnieje moduł, który sprawi, że kamera tylna tego rejestratora będzie się zachowywała jak kamera cofania. To ciekawa i ważna funkcjonalność szczególnie dla samochodów ciężarowych i dostawczych, w których manewry tyłem wymagają dużej precyzji.

r100 adapter blackvue

Wideorejestrator z kamerą cofania
Po zastosowaniu prezentowanego modułu, kamera znajdująca się z tyłu pojazdu, będzie reagowała jak tradycyjna kamera cofania. Zasada jest prosta, w czasie normalnej jazdy obie kamery nagrywają obraz w standardowy sposób, natomiast przy rozpoczęciu manewrów cofania, tylna kamera staje się kamerą cofania i widzisz obraz zza samochodu. Obraz możesz wyświetlić na praktycznie każdym monitorze (samego monitora nie ma w prezentowanym zestawie).

Obraz z kamery cofania na każde żądanie
Nic nie stoi na przeszkodzie, abyś mógł wyświetlać obraz z kamery tylej w każdej potrzebie (nie tylko podczas cofania). Wystarczy, że wciśniesz przycisk On/Off. Jeśli będziesz chciał wykorzystać tę funkcjonalność modułu BlackVue R100, musisz pamiętać o instalacji urządzenia w zasięgu ręki.

blackvue-adapter-r100
                                        (monitor nie należy do prezentowanego zestawu, można nabyć go oddzielnie)

Wyświetl obraz z kamery cofania gdzie chcesz

Właściwie możesz wyświetlić obraz z tylnej kamery na każdym monitorze. Dotyczy to dodatkowego zewnętrznego monitora, który możesz u nas nabyć, ale także monitora, którego już używasz w aucie jak np. ekran stacji multimedialnej. Za transmisje sygnału odpowiada w module BlackVue R100 przewód zakończony wtykiem RCA. Przy używaniu monitora może zajść potrzeba odwrócenia obrazu.

Montaż modułu do kamery cofania
Zacznijmy od rzeczy prostszych, czyli od podstawowego rozmieszczenia modułu. Jeśli chcesz korzystać z podglądu zza auta powinieneś moduł zainstalować w zasięgu ręki, jeśli nie, moduł można spokojnie schować. Do tego umieszczenie monitora i właściwie sprawa zakończona.

blackvue r100

Podłączenie przewodów też nie jest jakimś nadludzkim wyczynem, ale jeśli masz inne talenty niż elektryka samochodowa, to zleć instalację profesjonalnemu instalatorowi. Zacznijmy od tego, że na panelu modułu R100 BlackVue znajdziesz jasno opisane gniazda.

r100 blackvue

Pozostaje więc podłączyć przewody i gotowe.

adapter kamery cofania blackvue

Czasem łatwiej powiedzieć niż zrobić, ponieważ trzeba np. wiedzieć skąd pociągnąć sygnał cofania, który będzie wyzwalał obraz na monitorze (zazwyczaj jest to sygnał ze świateł Stop). Druga sprawa to bezpieczniki. Pociągnięcie stamtąd przewodów to nie wysłanie ludzi na Marsa (zwłaszcza, że każdy przewód jest dobrze opisany), niemniej trzeba wiedzieć gdzie znaleźć odpowiednie miejsca wpięcia przewodów. Sprawę komplikuje fakt, że nie ma jednego schematu, który można umieścić, abyś mógł podłączyć przewody z bezpieczników. Różne auta mają inaczej rozłożone gniazda.

A jeśli używam dodatkowego akumulatora (Power Magic Pro)?
Jest możliwość podłączenia modułu R-100 do kamery BlackVue jeśli dodatkowo używasz Power Magic Pro. Wystarczy połączyć czerwony przewód z gniazda zapalniczki z czerwonym przewodem od R100 (przewód podpisany jako "Car Power) i zaizolować. Szczegóły i rysunki znajdziesz w instrukcji jaką zamieściliśmy w załącznikach.

Jak zamontować monitor LCD w samochodzie?
Podłączasz wiązkę przewodów do modułu BlackVue R100, do gniazda V Out. Z wiązki masz trzy przewody i wyjście sygnałowe RCA. Po stronie monitora możesz spotkać różną konfigurację przewodów, ale zasadniczo kolory przewodów do siebie pasują, więc nie powinno być problemu z podłączeniem kabloteki. RCA męskie powinno odpowiadać RCA żeńskiemu. I gotowe.

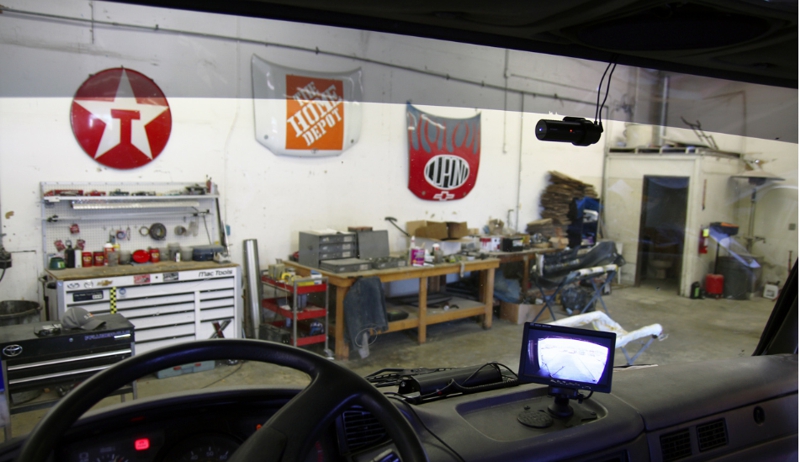

moduł blackvue r100
                                             (monitor nie należy do prezentowanego zestawu, można go nabyć oddzielnie)

Jak podłączyć kamerę cofania do radia?

Być może masz stację multimedialną lub fabryczną nawigację i nie chcesz dodatkowego monitora. Istnieje więc możliwość wyświetlenia obrazu z tylnej kamery jako kamery cofania na ich ekranie. Stosunkowo najprościej będzie wyświetlić obraz na stacji multimedialnej. Jeśli jest wejście wideo RCA służące do podłączenia kamery cofania, to sprawa rozwiązana. Rzecz może się komplikować przy fabrycznej nawigacji i wymagać zastosowania modułu AV do kamery cofania

r100 blackvue adapter kamery cofania

Wideorejestrator z kamerą cofania - jak to działa?
Zasadniczo moduł przekształca tylną kamerę w kamerę cofania, czyli pokazuje obraz na ekranie w chwili wrzucania wstecznego biegu. Jeśli jednak ktoś lubi algorytmy, to służymy pomocą:
- jeśli silnik jest włączony, ekran jest wyłączony
- bieg wsteczny wrzucony, obraz z kamery tylnej na ekranie
- wrzucenie innego biegu, ekran gaśnie
- wciśnięcie ON/OFF w czasie jazdy/na parkingu, obraz z tylnej kamery na ekranie
- wrzucenie wstecznego biegu w powyższej sytuacji, obraz z kamery tylnej
- jeśli używasz innego źródła wideo i wrzucisz wsteczny, pojawi się obraz z tyłu auta na ekranie
- wrzucasz inny bieg niż wsteczny przy dwóch źródłach wideo, obraz wraca do dodatkowego źródła
- wciśnięcie ON/OFF kiedy używasz innego sygnału wideo, włącza się obraz z kamery tylnej
- wyłączenie silnika, zapamiętanie kanału

Dane techniczne
  • zasilanie 12-24V
  • pobór mocy 0,96 W (12V - 80mA, 24V - 40mA)
  • temperatura pracy -20 do 60°C
  • wymiary 89x57x15 mm
  • waga modułu 47 g
Kompletacja
  • moduł BlackVue R100 umożliwiający przekształcenie kamery tylnej w kamerę cofania dla modeli DR650
  • przewód zasilania 4,5 m
  • przewód podłączeniowy do monitora LCD 3 m
  • kabel koncentryczny do kamery przedniej 6 m
  • przedłużacz przewodu wyzwalającego kamerę cofania 15 m
  • złącza x 5
  • instrukcja obsługi (instrukcja obsługi w języku angielskim w załącznikach)
  • elementy montażowe
  • uwaga: w skład zestawu nie wchodzi monitor LCD
Szczegóły produktu
DVR000141
2 Przedmioty
2018-04-17

Opis

Napięcie zasilania
12 / 24 Volt
Załączniki
Pliki do pobrania
instrukcja BlackVue R100

instrukcja obsługi BlackVue R100 po angielsku
