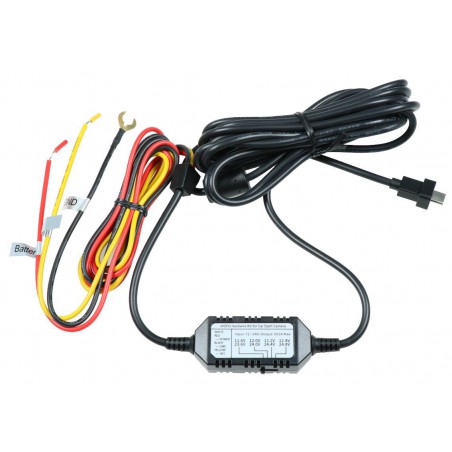

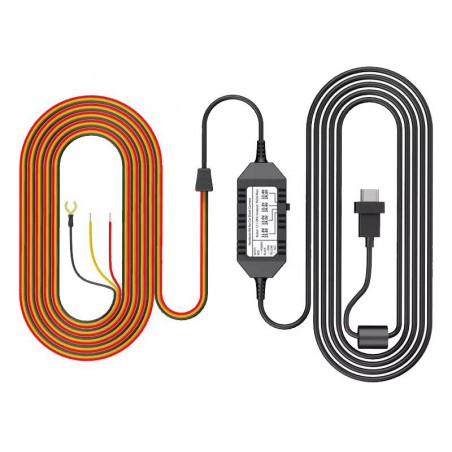

Adapter zasilania 12-24V/5V ACC USBC VIOFO HK3

Adapter zasilania HK3 USB C do rejestratora Viofo

Adaptery zasilania spełniają podwójną rolę. Z jednej strony zapewniają zasilanie kamerze w trybie parkingowym. Z drugiej strony chronią akumulator bowiem jeśli napięcie na nim spadnie do określonego poziomu, to taki adapter odcina zasilanie kamerze. Prezentowany tu adapter zasilanie przeznaczony jest głównie do wideorejestratora Viofo A139.

Jak podłączyć adapter zasilania
Od strony kamery masz wtyk USB typu C. Od strony zasilania musisz w aucie znaleźć trzy miejsca i prawdopodobnie wszystkie odnajdziesz w bezpiecznikach. Podłączysz tam:

• przewód czerwony (Battery+) -> to przewód podłączany do zasilania stałego, czyli takiego, które w aucie nie ginie po wyłączeniu stacyjki
• przewód żółty (ACC) -> to przewód podłączany do zasilania postacyjkowego (ACC), czyli takiego które pojawia się tylko po przekręceniu kluczyka w stacyjce
• przewód czarny (GND) -> to przewód masowy (masa), czyli podłączasz go np. do jakiegoś elementu auta, który ma łączność z karoserią (w większości aut karoseria jest masą)

Zabezpieczenie akumulatora przed rozładowaniem
Ten adapter zasilania może być stosowany w autach z instalacją 12V (auta osobowe) jak i 24V (ciężarówki). Napięcie na wyjściu to zawsze 5V. W przypadku spadku napięcia wartość odcięcia jest regulowana i może wynosić odpowiednio:

• 11,8 / 23,6V
• 12 / 24V
• 12,2 / 24,4V
• 12,4 / 24,8V

Jak działa adapter zasilania
Jeśli auto stoi na parkingu (brak zapłonu), to adapter zasila kamerę samochodową Viofo A139 tak jak wyżej opisano (zwłoka w odcięciu wynosi ok. 1,5 min). Przy włączeniu stacyjki kamera podejmuje zwykłą pracę nagrywając materiał. Wyłączając stacyjkę sprawiasz, że kamera automatycznie przechodzi w tryb parkingowy.

Dane techniczne

• zasilanie 12V / 24V
• prąd wyjściowy: 5V / 2A max
• długość przewodów ok. 70 cm
• regulacja poziomów odcięcia zasilania
• przeznaczony głównie do Viofo A139 (złącze zasilania USB typ C)
