Konwerter CAN SEO safe P

Indeks Ster000073

Konwerter C/A przeznaczony do aut cyfrowych (z magistralą CAN). Konwerter przekłada informacje cyfrowe na sygnały analogowe pojawiające się na odpowiednich wyjściach. Konwerter umożliwia podłączenie analogowego alarmu do cyfrowego samochodu (z magistralą CAN).

W magazynie 4 Przedmioty

172,00 PLN

Brutto

Ilość

Dostępny

zapytaj o produkt

Bezpieczeństwo transakcji, zobacz: Politykę prywatności

Dostawy produktów, zobacz: Cennik dostaw

Zwroty przesyłek, zobacz: Politykę zwrotów

Informacje dotyczące bezpieczeństwa i zgodności

Oznakowanie CE wskazuje, że dany wyrób został zbadany przez producenta i uznany za spełniający wymogi UE dotyczące zdrowia, bezpieczeństwa i ochrony środowiska. Oznakowanie jest wymagane w przypadku produktów wytwarzanych w dowolnym miejscu na świecie i wprowadzanych do obrotu w UE.

Symbol wskazuje, że produktu nie wolno wyrzucić jako niesortowane odpady. Taki produkt musi trafić do oddzielnego punktu zbiórki, gdzie zostanie poddany procesom odzysku i recyklingu. Etykieta WEEE musi być umieszczona na każdym urządzeniu elektrycznym i elektronicznym wprowadzonym do obrotu w UE.

Opis

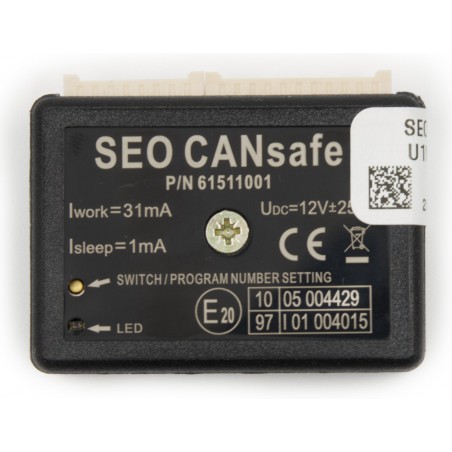

Konwerter SEO CANsafe

Urządzenie polskiego producenta przeznaczone do tłumaczenia sygnałów cyfrowych na analogowe. Konwerter taki może być niezbędny jeśli montujesz analogowy alarm w aucie z magistralą CAN. Czytająco–wysyłający konwerter SEO CANsafe oczekuje na sygnały cyfrowe z magistral CAN, aby przełożyć je na sygnały analogowe, które wystawiane są na odpowiednie wyjścia lub wejścia złącza 11-pinowego. Sygnały analogowe konwertowane są na odpowiednie komendy, które za pośrednictwem magistral CAN trafiają do pojazdu. Możliwe jest podłączenie 3 magistral CAN.

Na dziś konwerter obsługuje ok. 1800 samochodów osobowych spalinowych (lista w Załącznikach powyżej), ok. 150 elektryków, ok. 50 ciężarówek, klika autobusów i ok. 20 motocykli.

Opis wejść/wyjść - złącze 8 pin

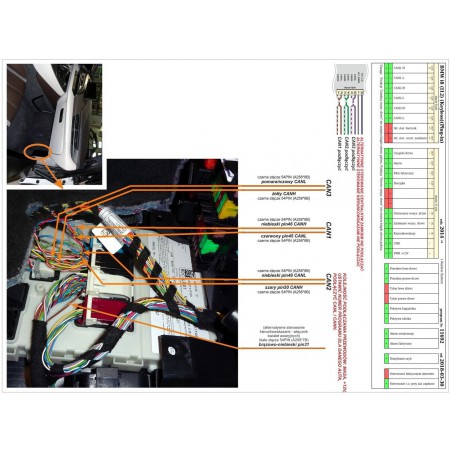

piny 1 - 6: podłączenie magistrali CAN wedle schematu dla konkretnego samochodu
pin 7: wyjście (alternatywne sterowanie kierunkowskazami) podłączane gdy moduł nie steruje kierunkami przez CAN
pin 8: wyjście (alternatywne sterowanie zamkiem centralnym)

Opis wejść/wyjść - złącze 11 pin
pin 1: obsługa drzwi (pojawia się masa w momencie otwarcia drzwi lub pokrywy silnika jeśli jest w CAN)
pin 2: stan niski gdy moduł jest w stanie alarmowania lub gdy auto ma alarm fabryczny i alarm zostanie uruchomiony np. otwarciem drzwi; w autach bez alarmu fabrycznego masa pojawi się gdy alarm jest uzbrojony i ktoś otworzy drzwi lub gdy alarm jest uzbrojony i zostanie wyłączony zapłon
pin 3: impulsy stanu niskiego (1 dla zamknięcia auta, 2 dla otwarcia, 3 dla otwarcia bagażnika)
pin 4: stan wysoki przy włączeniu zapłonu (nie zanika przy rozruchu silnika)
piny 5 i 6: do aktualizacji urządzania (wymagany programator SEO O350)
pin 7: do sterowania zamkiem centralnym (po podaniu tu masy, konwerter wysyła komendę otwierającą zamek centralny wszystkich drzwi)
pin 8: zamknięcie zamka centralnego lub domknięcie szyb
pin 9: sterowanie kierunkowskazami

Szczegółowy opis wejść/wyjść konwertera w instrukcji instalatora (w Załącznikach powyżej)

Dane techniczne
zasilanie 12V
pobór prądu przy uśpieniu: 0,95 mA
pobór prądu przy pracy: 23,7 mA
ilość obsługiwanych magistrali CAN: 3
obsługa magistrali LIN
obsługa magistrali J1708 (SAE J1587)
prędkości czytane z magistrali: 20 kb/s - 1000kb/s
wymiary: 851x36x16mm
waga: 93 g
homologacja E20*10R05/01*004429*00/E20*97R01/08*004015*00

Kompletacja
konwerter SEO CANsafe z wiązką (8 pin i 11 pin)
