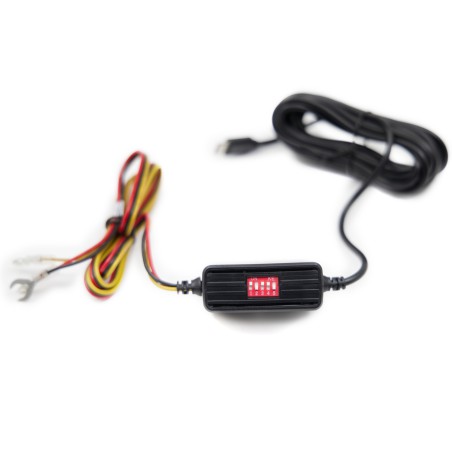

Adapter zasilania VanTrue VP01 z USB typu C
Tego typu adapter stosuje się w kamerach VanTrue jeśli chcesz korzystać z trybu parkingowego. Z jednej strony podłącza się taki adapter zasilania w bezpieczniki samochodu, z drugiej strony do samej kamery (w tym przypadku do rejestratorów VanTrue ze złączem zasilania USB-C). Adapter VanTrue VP01 ma regulowane napięcie odcięcia oraz wyłącznik czasowy. W zestawie są też przejściówki pod bezpieczniki. Zadaniem adaptera VP01 jest dostarczanie zasilania kamerze na postoju i jednocześnie ochrona akumulatora przed rozładowaniem.
Adapter zasilania VanTrue VP01 pasuje tylko do kamer VanTrue i są to:
- VanTrue E1 (także Lite)
- VanTrue E2
- VanTrue E3
- VanTrue S2 (2CH / 3CH)
- VanTrue N4
- VanTrue N2S
- VanTrue X4S (także 2CH)
Odcięcie zasilania w VP01

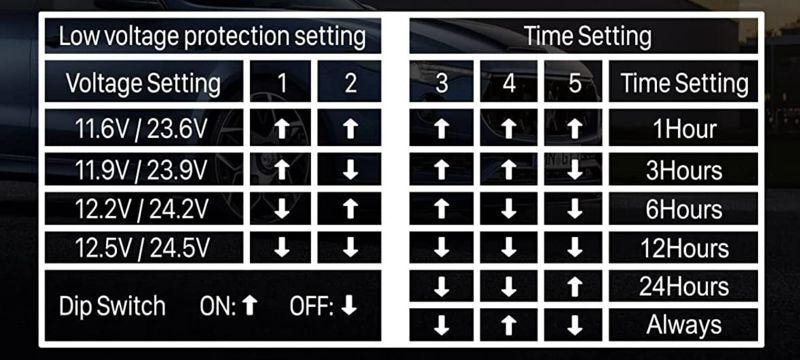

Podstawową rolą adaptera zasilania VP01 jest dostarczanie energii kamerze na postoju a jednocześnie ochrona Twojego akumulatora przed rozładowaniem. Możesz tu skorzystać z ustawień poziomów odcięcia:
- 11,6 / 23,6V
- 11,9 / 23,9V
- 12,2 / 24,2V
- 12,5 / 24,5V

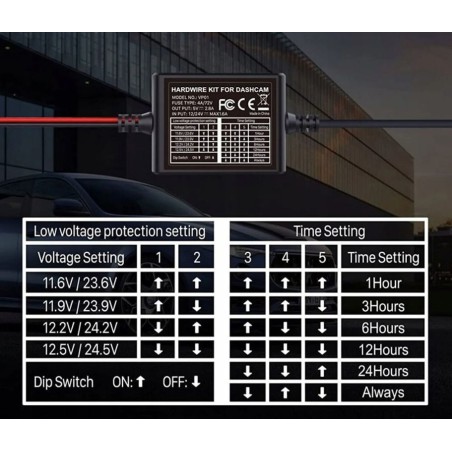

Za ustawienia odcięcia zasilania w tym przypadku odpowiadają przełączniki 1-2 na centralce adaptera VP01.
Możesz też skorzystać z opcji odcięcia zasilania po ustawionym wcześniej czasie (1 / 3 / 6 / 12 / 24h / Always). Odpowiadają za to przełączniki 3 - 5 na centralce.
Podłączenie adaptera VP01
Od strony auta musisz podłączyć trzy przewody:
- BATT+ (czerwony) - musisz znaleźć w bezpiecznikach taki, który odpowiada za stałe zasilanie (bez względu na stan stacyjki)
- ACC (żółty) - znajdujesz w bezpiecznikach taki, który odpowiada za zasilanie postacyjkowe (zależne od stanu stacyjki)
- GND (czarny) - można podłączyć np. pod nielakierowaną śrubę mającą połączenie z karoserią (masa)
W zestawie są podwójne komplety przejściówek pod najpopularniejsze typy bezpieczników (ATS, ATC, Micro 2, Mini).
Dane techniczne
- złącze zasilania: USB typ C
- napięcie wejściowe: 12 - 24V
- napięcie wyjściowe: 5V
- prąd wyjściowy: 2,8A
- dioda na centrali (kolor zielony - zasilanie, kolor czerwony - brak zasilania)

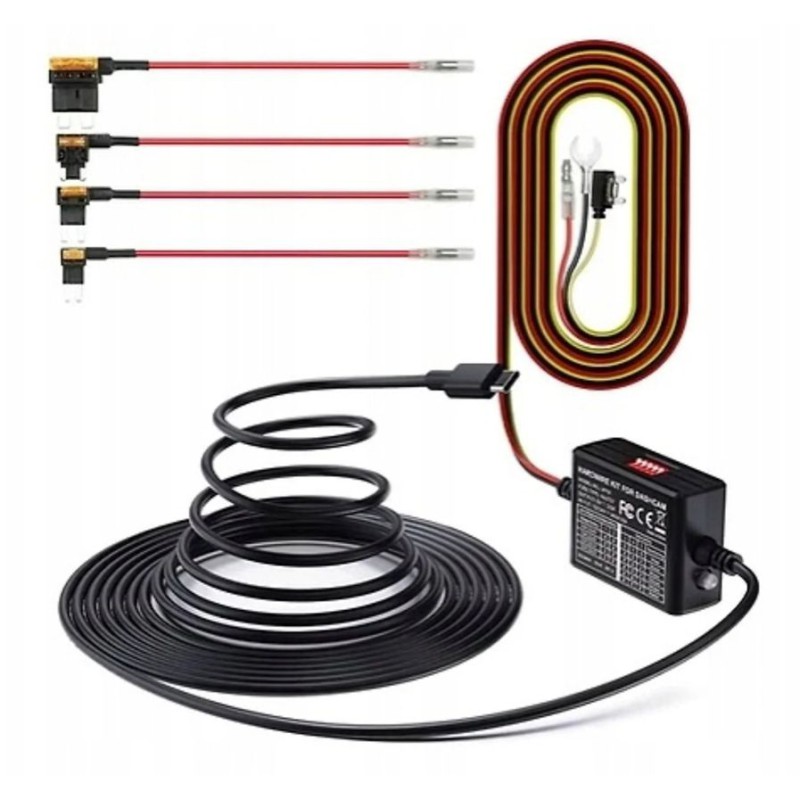

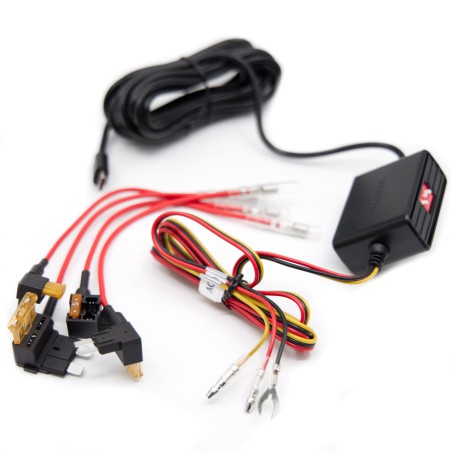

Kompletacja
- adapter VanTrue VP01
- przejściówki pod bezpieczniki (ATS, ATC, Micro 2, Mini)
- naklejka 3M
