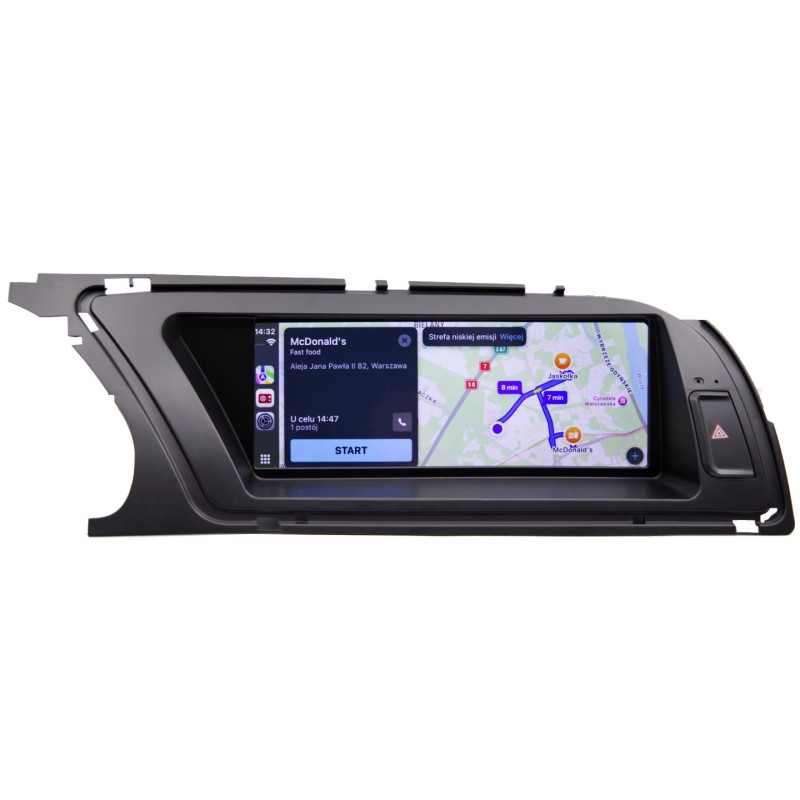

Ekran dotykowy z Android Auto i CarPlay do Audi A4 B8 z MMI 3G
Możesz wymienić ekran w Audi A4 na taki, który jest dotykowy, większy od oryginału, o lepszej rozdzielczości a przede wszystkim ma wsparcie dla bezprzewodowego Android Auto i CarPlay, więc będziesz miał w Audi np. mapy Google czy Yanosika, Fabryczne opcje zostają i zewnętrznie niemal nic się nie zmienia, po prostu zastępujesz fabryczny wyświetlacz i wymieniasz dekor. Poza Android Auto i CarPlay masz też opcję klonowania ekranu telefonu na ten ekran, czyli funkcję mirrorlink.
Ekran pasuje do:
- Audi A4 B8 2009 - 2016 z fabrycznym systemem MMI 3G (Basic, High, Plus)*
* w zależności od rocznika, w Audi A4 występowały różne dekory, więc przy zamówieniu koniecznie podaj nam rocznik swojego Audi.
Audi A4 z MMI 3G
Jak rozpoznać MMI 3G w Audi A4? To dość proste. Po pierwsze masz manipulator przy drążku zmiany biegów. Po drugie trzeba wejść w ustawienia MMI (CAR -> SETUP / MENU -> wybierasz "Wersja" / "Version") i odczytujesz wersje. Mogą one wyglądać w większości przypadków tak:
- BNav_XX_XXXXX (co oznacza MMI 3G Basic/Low)
- HNav_XX_XXXXX (co oznacza MMI 3G High)
- HN+R_XX_XX_XXXXX_X (co oznacza MMI 3G+)
Jeśli jednak masz radio Concert / Symphony, zobacz ten ekran
Poniżej przykładowa wersja zapisu rozpoczynająca się od "HNav", co oznacza MMI 3G High

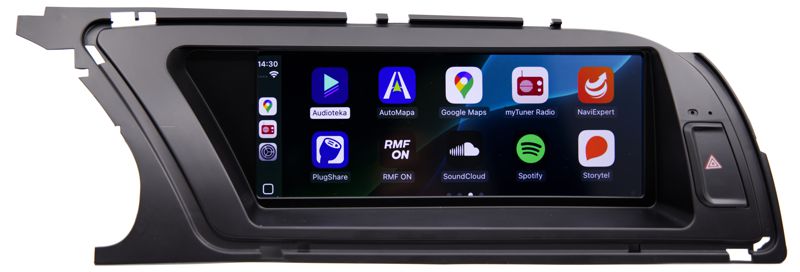

Android Auto i CarPlay do Audi A4 B8
Są to dwa interfejsy zaszyte w Twoim telefonie. Od Androida 11 jest opcja bezprzewodowa, w iPhone'ach ta opcja jest w zasadzie od zawsze. Po połączeniu za pośrednictwem Bluetooth z ekranem, uzyskujesz interfejs, który pozwala Ci korzystać z niektórych aplikacji jakie masz na telefonie. Są to przede wszystkim nawigacje i mapy jak Google, Yanosik, Waze, AutoMapa, Sygic i inne. Są opcje muzyczne jak Spotify / Tidal / audiobooki (np. Audioteka). Jest też oczywiście w ramach interfejsu zestaw głośnomówiący. Całością sterujesz z dotykowego ekranu lub za pośrednictwem fabrycznego manipulatora.

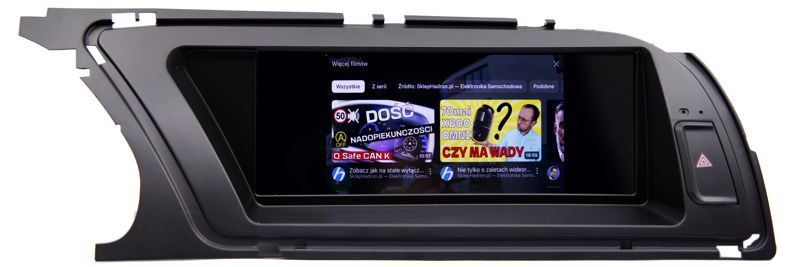

MirorrLink do Audi A4
Android Auto i CarPlay to interfejsy co do zasady zamknięte i ograniczone do tego, co Google i Apple uznaje za przydatne kierowcy. W przypadku tego dotykowego ekranu masz dodatkową możliwość jaką jest klonowanie ekranu telefonu na wyświetlacz a więc mirrorlink. Dla telefonów od Apple jest opcja AirPlay. Korzystając z takiej opcji sterujesz treścią z poziomu telefonu oraz służy to w zasadzie tylko do oglądania filmów z YouTube, bowiem serwisy streamingowe są zazwyczaj blokowane. MirrorLink jest też najbardziej narażony na aktualizacje telefonu i może dojść do sytuacji gdzie ta opcja może być ograniczona / zablokowana.
Opcja kamery cofania
Jeśli Twoje Audi A4 nie ma kamery cofania, to można w dość prosty sposób ją dodać w czasie takiego montażu ekranu. W wiązce głównej ekranu jest klasyczne złącze RCA do podłączenia kamery cofania. Co ważne można tu też podłączyć kamerę AHD 720, czyli o podwyższonej jakości obrazu.
Zobacz też kamery cofania uniwersalne i dedykowane
Montaż ekranu do Audi A4
Całość montażu sprowadza się do wyjęcia dekoru i fabrycznego ekranu i zastąpienia go tym wyświetlaczem. Nasz ekran jest większy, więc trzeba też wymienić dekor na ten z zestawu. Jeśli masz w tym miejscu kontrolkę poduszek, to należy ją przepiąć i schować za ekran. Elektrycznie podpinasz ekran na zasadzie "Y" do fabrycznej instalacji oraz podłączasz LVDS a na przewód ACC podajesz zasilanie postacyjkowe. W zależności czy masz MMI 3G Basic czy wyższe wersje, należy ustawić odpowiednią rozdzielczość ekranu (Car Settings -> Original Screen Resolution). Możemy też taki montaż zorganizować w Warszawie, skontaktuj się z nami:
- 22 663 47 58
- info@sklephadron.pl
- Krasińskiego 59, Warszawa
Dane techniczne
- ekran dotykowy 8,9"
- rozdzielczość ekranu: 1920 x 720px
- Android Auto i CarPlay: bezprzewodowe
- mirrorlink: AirPlay lub AutoLink
- szybki start: ok. 6 sekund
- system operacyjny: linux
Kompletacja
- ekran 8,9" do Audi A4 B8
- ramka (dekor) czarna - polift lub srebrna - przedlift (w zależności od rocznika auta)
- główna wiązka podłączeniowa (RCA: Video In, przewody: ACC, USB x 2)
- rozgałęziacz do kontrolki poduszek
- elementy montażowe
