Ekran Android Auto / CarPlay do Mercedesa W221 z NTG 3.5

Ekran dotykowy Android Auto i CarPlay do Mercedesa W221 (S klasa) z NTG 3,5

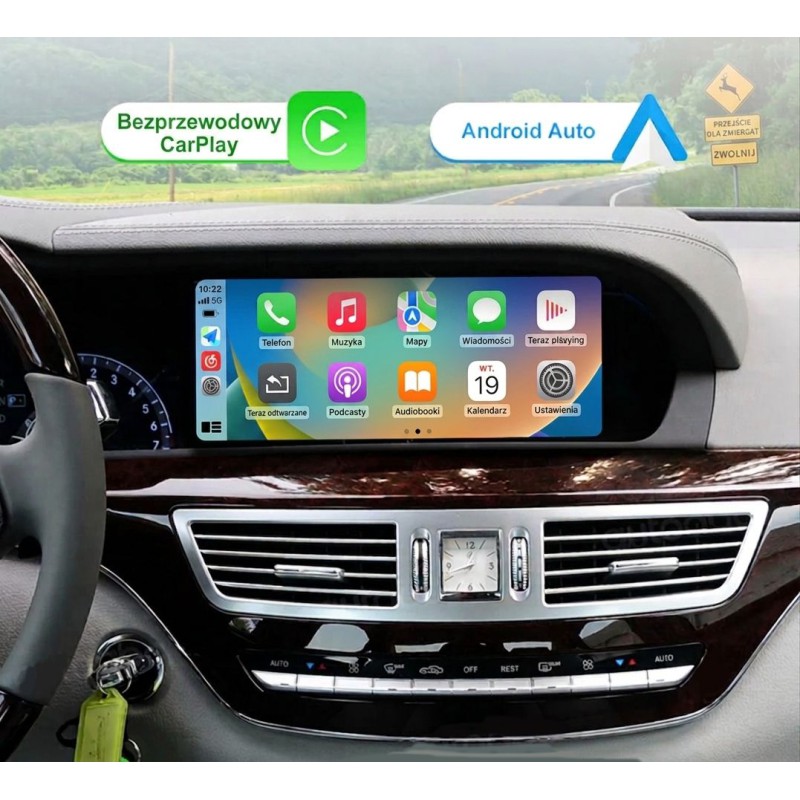

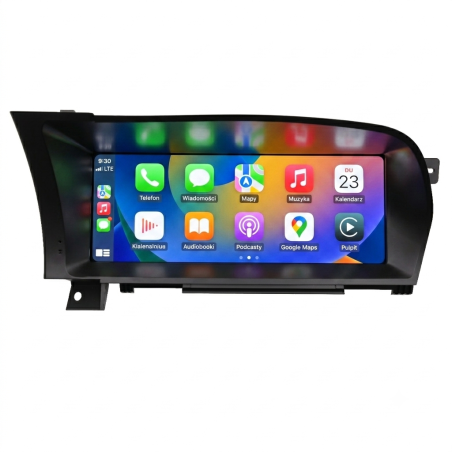

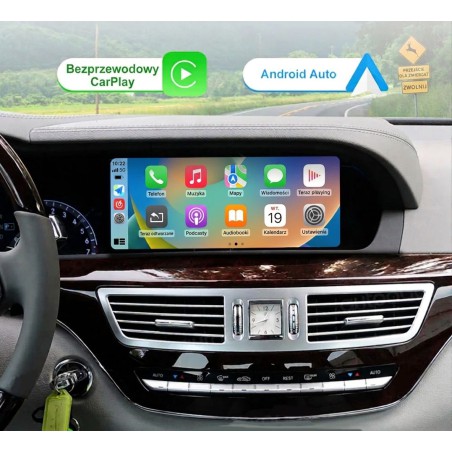

Prezentowane tu urządzenie to zaawansowany ekran dotykowy o przekątnej 10,25", który całkowicie zastępuje oryginalny, fabryczny wyświetlacz w Twoim Mercedesie Klasy S (W221) wyposażonym w system multimedialny NTG 3.5. Dzięki temu rozwiązaniu zyskujesz nowoczesny, panoramiczny monitor oferujący pełne i stabilne wsparcie dla bezprzewodowych interfejsów Apple CarPlay oraz Android Auto.

Montaż urządzenia pozwala na zachowanie wszystkich oryginalnych opcji oraz ustawień fabrycznych radia. Po zdefiniowaniu prawidłowej rozdzielczości, fabryczny interfejs OEM wyświetla się w perfekcyjnej jakości, a samo nawiązywanie połączenia z systemami Android Auto czy CarPlay jest wyjątkowo szybkie i całkowicie pozbawione opóźnień.

Ekran dotykowy pasuje do:

- Mercedes S klasa (W221) 2009 - 2012 z systemem NTG 3.5

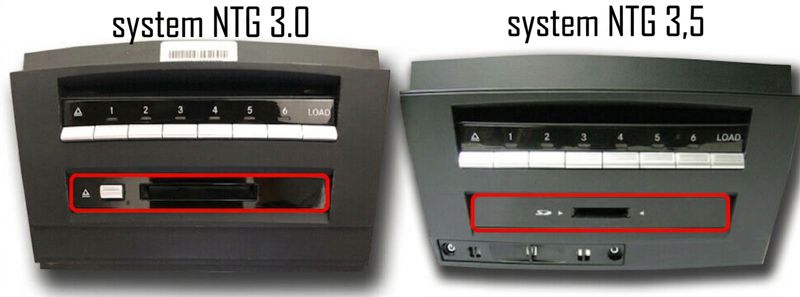

Jak rozpoznać NTG 3.5 w Mercedesie

System NTG 3,5 w Mercedesie został wprowadzony w S - klasie (W221) w 2009 roku dlatego na ten rocznik trzeba szczególnie uważać. Może się bowiem zdarzyć, że masz jeszcze NTG 3 i ekran nie będzie pasował. Najłatwiej rzucić okiem na sloty poniżej zegarka i przycisków (pod klapką). NTG 3 ma slot PCMCIA a NTG 3.5 ma już slot na kartę SD.

Android Auto i CarPlay do Mercedesa W221

Poza większym i dotykowym ekranem, którego zalety są oczywiste, z tym produktem otrzymujesz także opcję bezprzewodowego Android Auto i CarPlay. Zaszyte w urządzeniu interfejsy pozwalają na wygodną i bezpieczną integrację Twojego smartfona z pojazdem. W przypadku telefonów Apple bezprzewodowy CarPlay obsługiwany jest w zasadzie od zawsze, z kolei bezprzewodowe Android Auto wymaga smartfona z systemem operacyjnym Android 11 lub nowszym.

Połączenie z ekranem realizowane jest bezprzewodowo za pomocą wbudowanego modułu Bluetooth. Dzięki temu prosto z poziomu dużego, dotykowego wyświetlacza możesz korzystać z takich aplikacji jak Mapy Google, Yanosik czy Waze, a także odtwarzać ulubioną muzykę z serwisów streamingowych (Spotify, Tidal). Urządzenie doskonale sprawdza się również jako zintegrowany zestaw głośnomówiący. Co niezwykle ważne – montaż nowego ekranu nie eliminuje żadnych oryginalnych funkcji i asystentów Twojego Mercedesa.

Klonowanie ekranu - opcja MirrorLink / AirPlay

Dla osób oczekujących dostępu do aplikacji niewspieranych standardowo przez Google czy Apple, ekran oferuje opcję klonowania obrazu z telefonu w stosunku 1:1. Pozwala to m.in. na oglądanie materiałów wideo z serwisu YouTube (należy jednak pamiętać, że aplikacje z restrykcyjnymi zabezpieczeniami, jak Netflix, mogą blokować przesyłanie obrazu).

Użytkownicy telefonów z systemem Android mogą skorzystać z połączenia przewodowego USB przy użyciu dedykowanej aplikacji „AutoLink”, natomiast właściciele urządzeń Apple mają do dyspozycji bezprzewodowy protokół AirPlay. Funkcja ta jest bezpośrednio zależna od bieżących aktualizacji oprogramowania udostępnianych przez producentów smartfonów.

Montaż ekranu dotykowego w Mercedesie W221

Proces instalacji polega na fizycznym demontażu fabrycznego monitora i obsadzeniu w jego miejscu nowego wyświetlacza 10,25". Podłączenie instalacji elektrycznej odbywa się za pomocą dołączonej wiązki typu „Y” bezpośrednio do oryginalnego radia Mercedesa.

Podczas montażu kluczowe znaczenie ma prawidłowe przepięcie fabrycznego światłowodu (jeśli jest) do nowej kostki zasilającej oraz staranne podłączenie przewodu LVDS pochodzącego od oryginalnego wyświetlacza. Na etapie pierwszego uruchomienia wymagane jest ustawienie właściwej rozdzielczości ekranu, co zagwarantuje prawidłowe wyświetlanie oryginalnego menu pojazdu.

Osobną kwestią jest wejście dźwiękiem na fabryczny system audio Mercedesa. Tu masz do dyspozycji kilka opcji. Jeśli nie ma Bluetootha do muzyki i AMI, to podłączasz się przez fabryczne złącza RCA samochodu do głównej wiązki. Jeśli jest AMI to łączysz się do AMI w aucie + wchodzisz na wiązkę jack / RCA i potem złącza RCA łączysz z tymi z głównej wiązki. Jeśli auto nie ma tych złącz jak wcześniej, to łączysz wiązkę główną przez wiązkę jack / RCA. Wszystkie te sposoby podłączenia są opisane i pokazane na dołączonej do zestawu instrukcji. Należy też pamiętać o ustawieniu odpowiedniej rozdzielczości nowego ekranu tak, aby fabryczne menu wyświetlało się prawidłowo.

Opcjonalnie możesz podczas instalacji można dodać kamerę cofania (główna wiązka na typowe złącze RCA do kamery cofania).

Zobacz też nasze kamery cofania

Dane techniczne:

- System operacyjny: Linux

- Systemy bezprzewodowe: Android Auto oraz Apple CarPlay

- Zrzut ekranu (Mirroring): AirPlay (bezprzewodowo) lub AutoLink (przewodowo)

- Łączność: Bluetooth

- Ekran dotykowy: 10,25"

- Szybki start: Dzięki optymalizacji systemu Linux urządzenie uruchamia się błyskawicznie w czasie około 6-10 sekund (w przeciwieństwie do ekranów opartych na ciężkich systemach Android), zapewniając szybką i stabilną pracę bez opóźnień.

- Sterowanie z kierownicy zachowane: TAK (integracja z fabrycznymi przyciskami multimedialnymi)

- Opcje fabryczne radia zachowane: TAK (100% kompatybilności z oryginalnym systemem auta)

- Porty rozszerzeń: Porty USB (umożliwiające podłączenie zewnętrznych nośników pamięci flash, pendrive'ów czy przewodową komunikację)

- Obsługa kamer i czujników: Pełna współpraca z fabryczną kamerą cofania i czujnikami parkowania, z opcją podłączenia kamery niefabrycznej

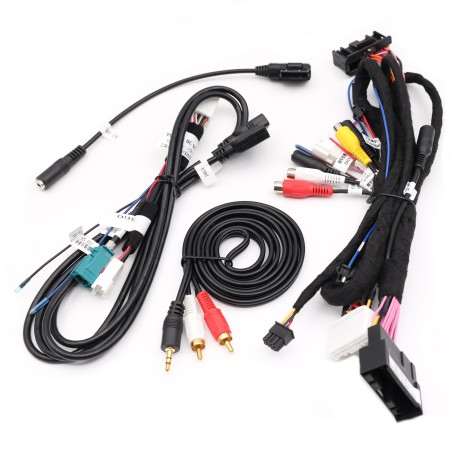

Kompletacja

- ekran dotykowy do Mercedesa W221

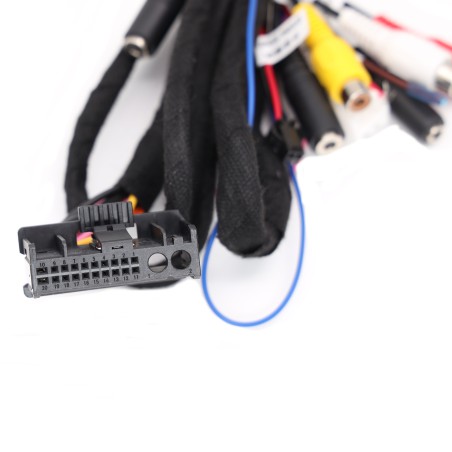

- główna wiązka przewodów (RCA: Back Video In - do niefabrycznej kamery cofania, AUX IN L i AUX IN R - do podłączenia audio na głośniki auta, jack (gniazda): MIC, Audio Out, Audio In, przewody: Back, ACC, GND, LVDS 12V Out)

- wiązka audio: RCA x 2, jack (wtyk)

- wiązka funkcyjna: LVDS, USB x 2, 360, przewody: GND, CCD 12V

- instrukcja
