Monitor z dzielnikiem QUAD obrazu dla 4 kamer AHD 720p/1080p. Posiada dodatkowo możliwość rejestracji obrazu z kamer. Zasilanie 12/24V z możliwością podłączenia dedykowanej kamery do monitora za pomocą specjalnego przewodu.
Bezpieczeństwo transakcji, zobacz: Politykę prywatności
Dostawy produktów, zobacz: Cennik dostaw
Zwroty przesyłek, zobacz: Politykę zwrotów
Informacje dotyczące bezpieczeństwa i zgodności
Oznakowanie CE wskazuje, że dany wyrób został zbadany przez producenta i uznany za spełniający wymogi UE dotyczące zdrowia, bezpieczeństwa i ochrony środowiska. Oznakowanie jest wymagane w przypadku produktów wytwarzanych w dowolnym miejscu na świecie i wprowadzanych do obrotu w UE.
Symbol wskazuje, że produktu nie wolno wyrzucić jako niesortowane odpady. Taki produkt musi trafić do oddzielnego punktu zbiórki, gdzie zostanie poddany procesom odzysku i recyklingu. Etykieta WEEE musi być umieszczona na każdym urządzeniu elektrycznym i elektronicznym wprowadzonym do obrotu w UE.
Czasem zachodzi potrzeba oglądania obrazu z kilku kamer na jednym monitorze. Bywa tak np. w maszynach rolniczych takich jak kombajny lub magazynowych (wózki widłowe). Wszędzie tam, gdzie trzeba monitorować przód, tył i boki auta. Tam sprawdzi się monitor do 4 kamer, czyli multiplekser (quad). Jedna z tych kamer może być klasyczną kamerą cofania. Co więcej monitor ten ma też opcję rejestrowania obrazu z kamer! A jakby tego było mało, to kamery te są podwyższonej jakości obrazu, czyli AHD.
Cztery kamery do jednego monitora
Zasada jest prosta. Pod multiplekser podłączasz cztery kamery (np. przód, tył, boki). Obraz podzielony jest na cztery części i oznaczony literami (F-przód, B-tył, L-lewa, R-prawa). Między obrazami możesz się przełączać ręcznie jeśli chcesz mieć podgląd na to co się dzieje akurat np. za pojazdem. Można też podłączyć monitor w taki sposób, że obraz będzie się przełączał na cały ekran w sposób automatyczny. To akurat wygodne np. przy cofaniu gdzie kamera tylna jest też kamerą cofania.
Podwyższona jakość kamer AHD
Kamery AHD pozwalają przesłać wyższą jakość obrazu za pomocą standardowych złącz. Jest to skok jakościowy porównując jakość obrazu ze standardowym obrazem CVBS. Obraz jest po prostu dużo wyraźniejszy. Prezentowany tu monitor współpracuje tylko z kamerami AHD.
Nagrywanie obrazu
Monitor ma wbudowane gniazdo na kartę microSD. Oznacza to, że może on nagrywać obraz z kamer. Funkcję nagrywania włącza się przez przyciśnięcie przycisku "MENU" na ekranie. Po wyjęciu karty nagrania na niej są zapisywane w folderach oddzielnie dla każdej kamery. Monitor obsługuje karty do 256GB.
Montaż monitora do czterech kamer

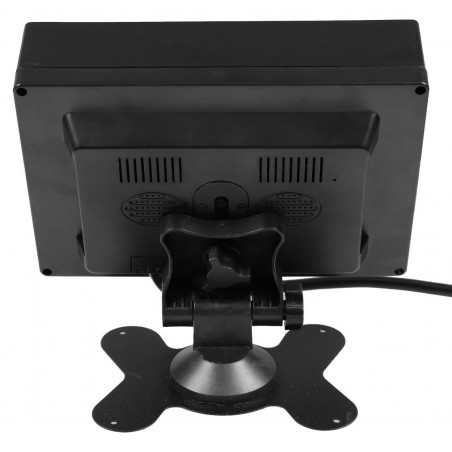

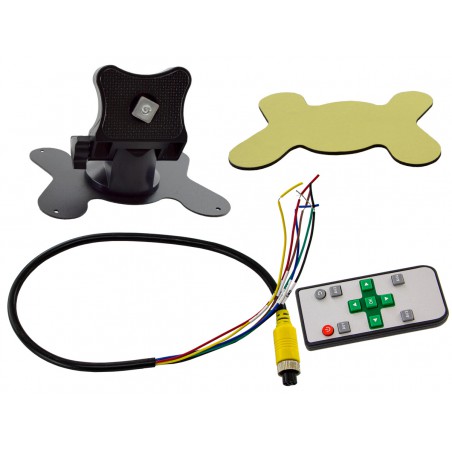

Monitor do prawidłowego działania musi być podłączony pod zasilanie stałe (przewód żółty B+) oraz postacyjkowe (przewód czerwony ACC), czarny przewód to oczywiście masa (GND). Pozostałe 3 przewody służą do wyzwalania danej kamery. Wystarczy na te przewody podać zasilanie zgodnie z logiką podłączonej kamery (czyli np. plus ze wstecznego na przewód odpowiadający za kamerę cofania lub plus z kierunków na kamerę z boku). Za kamerę cofania odpowiada zielony przewód (CH2 TRIG). Monitor zamontujesz na kokpicie za pomocą regulowanej stopki lub u podsufitki (tu zalecane jest wzmocnienie montażu gdyż zwykła naklejka może spowodować upadek monitora).

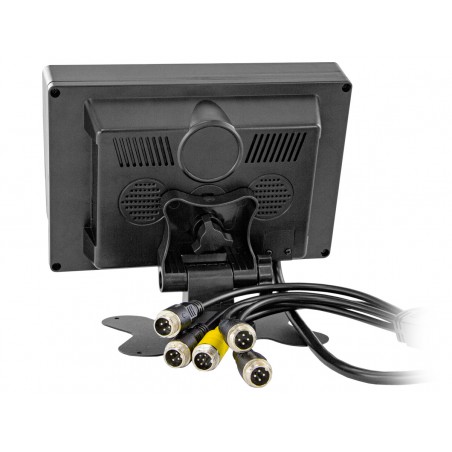

Do monitora możesz podłączyć aż 4 kamery AHD. Polecane są kamery dedykowane pod ten monitor wraz ze stosownym okablowaniem (15m).
Dane techniczne:
Kompletacja:
