Zestaw montażowy 9" / 10" do Volkswagena Passata B6, B7 i CC z modułem CAN Hiworld VWFA.20
Kompletny zestaw montażowy marki Podofo łączący srebrną ramkę instalacyjną pod jednostki o kształcie trapezu z modułem CAN Hiworld VWFA.20 i wiązką podłączeniową — wszystko, czego potrzeba do wymiany fabrycznego radia na niefabryczną stację multimedialną 9" lub 10" w Volkswagenie Passacie B6, B7 oraz Passacie CC. Ramka wypełnia estetycznie otwór w desce rozdzielczej, a moduł CAN — urządzenie tłumaczące cyfrowe sygnały z magistrali elektronicznej auta na polecenia zrozumiałe dla nowej stacji — zachowuje kluczowe funkcje pojazdu po wymianie radia.
Zestaw jest zgodny ze stacją multimedialną Pioneer SPH-PF97BT — jej charakterystyczny trapezoidalny kształt obudowy Perfect Fit pasuje bezpośrednio do ramki zawartej w zestawie. To samo dotyczy innych jednostek o identycznym obrysie trapezu. W zestawie nie ma stacji multimedialnej — dobierasz ją osobno.
Kompatybilność
Zestaw montażowy przeznaczony do następujących modeli Volkswagena:
- Volkswagen Passat B6 — roczniki 2005–2010
- Volkswagen Passat B7 — roczniki 2010–2014
- Volkswagen Passat CC / CC — roczniki 2008–2016
Ramka pasuje do jednostek multimedialnych o kształcie trapezu — takich jak Pioneer SPH-PF97BT, Clarion GL700 oraz jednostki o identycznym obrysie montażowym. Nie pasuje do stacji w standardowym formacie 2DIN z prostokątną obudową. Jeśli nie jesteś pewny, czy Twoja stacja multimedialna ma odpowiedni kształt — sprawdź wymiary lub skontaktuj się z nami przed zakupem.
Moduł CAN Hiworld VWFA.20 obsługuje platformy PQ i MQB — Passat B6 i B7 (PQ35/PQ46) oraz Passat CC (PQ35) mieszczą się w tym zakresie. Uwaga: w ustawieniach fabrycznych radia z Androidem należy ręcznie wybrać protokół komunikacji modułu: Hiworld → VW. Brak tego ustawienia może skutkować brakiem działania funkcji CAN.
Montaż
Wymiana radia w Passacie B6/B7/CC wymaga demontażu środkowej konsoli i deski rozdzielczej — zakres prac jest standardowy dla tego modelu, bez konieczności wycinania ani modyfikowania elementów fabrycznych. Ramka montuje się przez dopasowanie do otworu i mocowanie wkrętami.
Sam montaż zestawu z modułem CAN i wiązką podłączeniową wymaga ingerencji w fabryczną instalację elektryczną pojazdu — nie jest to montaż plug & play. Konieczne jest podłączenie wiązki adaptacyjnej do fabrycznej wiązki auta, wyprowadzenie przewodów modułu CAN i konfiguracja protokołu w menu radia. Potrzebne jest doświadczenie z instalacją elektryczną lub przynajmniej gotowość do uważnego studiowania schematu wiązki. W razie wątpliwości zalecamy montaż w warsztacie.
Po podłączeniu wiązki i wybraniu właściwego protokołu w menu radia moduł działa automatycznie — nie wymaga dodatkowej konfiguracji przy każdym uruchomieniu.
Obsługiwane funkcje modułu CAN Hiworld VWFA.20 (wedle deklaracji producenta)
Moduł dekoduje sygnały z magistrali CAN pojazdu i przekazuje je do nowej stacji multimedialnej. Zakres działania zależy od wyposażenia konkretnego egzemplarza pojazdu.
- Sterowanie z kierownicy (SWC) — przekazuje sygnały z kierownicy wielofunkcyjnej do radia; przyciski na kierownicy sterują muzyką, telefonem i innymi funkcjami nowej stacji.
- Sygnał ACC (zapłon) — generuje sygnał włączenia i wyłączenia radia po stacyjce; stacja uruchamia się i wyłącza razem z zapłonem.
- Wizualizacja klimatyzacji Climatronic — przesyła informacje z panelu Climatronic na ekran radia (jeśli dany egzemplarz auta jest wyposażony w Climatronic).
- Wizualizacja czujników parkowania PDC — obsługuje fabryczne czujniki parkowania i wyświetla odległości na ekranie nowej stacji.
- Sygnał wstecznego (REVERSE) — przekazuje sygnał włączenia biegu wstecznego do kamery cofania.
- Sygnał podświetlenia (ILL) — synchronizuje jasność podświetlenia radia z włączeniem świateł pojazdu.
- Sygnał hamulca ręcznego (PARK) — przekazuje informację o zaciągniętym hamulcu ręcznym.
- Dane komputera pokładowego — w zależności od wersji oprogramowania radia moduł może przekazywać podstawowe informacje o pojeździe (otwarte drzwi, poziom paliwa, napięcie akumulatora) na wyświetlacz MFA/FIS lub ekran radia.
Najczęstsze pytania (FAQ)
Czy sterowanie z kierownicy zadziała z każdym radiem Androidowym?
Moduł Hiworld VWFA.20 tłumaczy sygnały CAN pojazdu, ale samo radio musi obsługiwać komunikację z tym typem adaptera. W ustawieniach radia z Androidem należy wejść w ustawienia fabryczne i wybrać protokół: Hiworld → VW. Jeśli radio nie ma tej opcji lub nie rozpoznaje modułu Hiworld, sterowanie z kierownicy może nie działać — przed zakupem warto potwierdzić zgodność radia z protokołem Hiworld.
Co stanie się z kamerą cofania po wymianie radia?
Jeśli w aucie jest zamontowana kamera cofania, moduł CAN przekazuje sygnał wstecznego (REVERSE) do nowej stacji multimedialnej, co powoduje automatyczne przełączenie ekranu na obraz z kamery po wrzuceniu biegu wstecznego (wedle deklaracji producenta). Kamera cofania nie jest jednak elementem tego zestawu — należy ją dobrać i podłączyć osobno.
Czy moduł CAN wymaga konfiguracji po montażu?
Tak — po fizycznym podłączeniu modułu i wiązki konieczne jest jednorazowe ustawienie protokołu komunikacji w menu radia: Hiworld → VW. Bez tego ustawienia moduł może nie przekazywać żadnych sygnałów do radia. Po prawidłowej konfiguracji moduł działa automatycznie i nie wymaga ponownego ustawiania.
Zobacz też: stacje multimedialne 2DIN.
Dane techniczne
| Parametr |
Wartość |
| Kompatybilne modele pojazdu |
Volkswagen Passat B6 (2005–2010), Passat B7 (2010–2014), Passat CC (2008–2016) |
| Rozmiar jednostki |
9" i 10" — kształt trapezu (typ Pioneer SPH-PF97BT) |
| Kolor ramki |
Srebrny |
| Model modułu CAN |
Hiworld VWFA.20 |
| Obsługiwane platformy CAN |
PQ i MQB (Volkswagen, Skoda, SEAT) |
| Obsługiwane funkcje CAN |
SWC, ACC, ILL, REVERSE, PARK, PDC, Climatronic, dane komputera pokładowego |
| Wymagana konfiguracja radia |
Ręczny wybór protokołu: Hiworld → VW w ustawieniach fabrycznych radia |
| Marka |
Podofo |
| EAN |
5904316111069 |

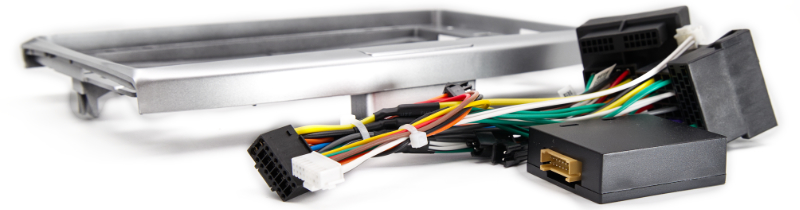

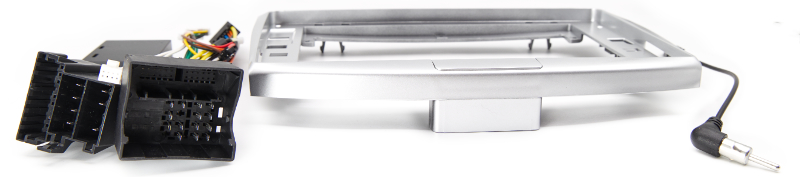

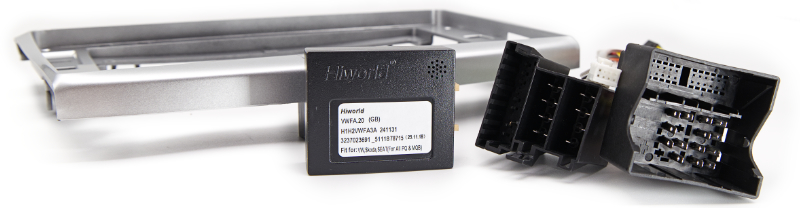

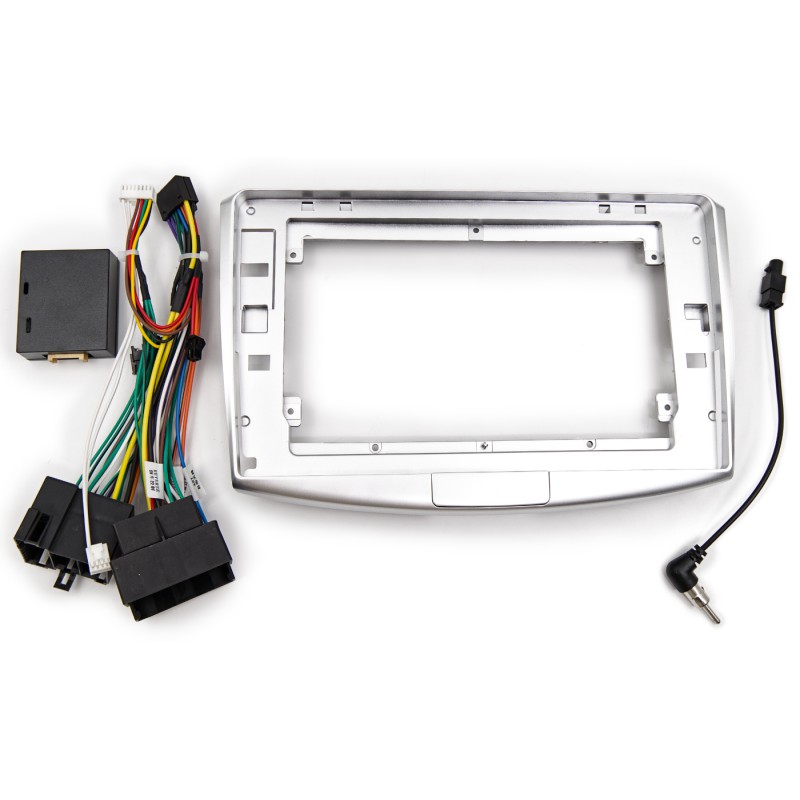

Co zawiera zestaw
- Srebrna ramka montażowa
- Moduł Hiworld VWFA.20
- Wiązka podłączeniowa
- Złącze do anteny
- Szpatułka do podważania plastików
- Śrubokręt
- Wkręty montażowe
