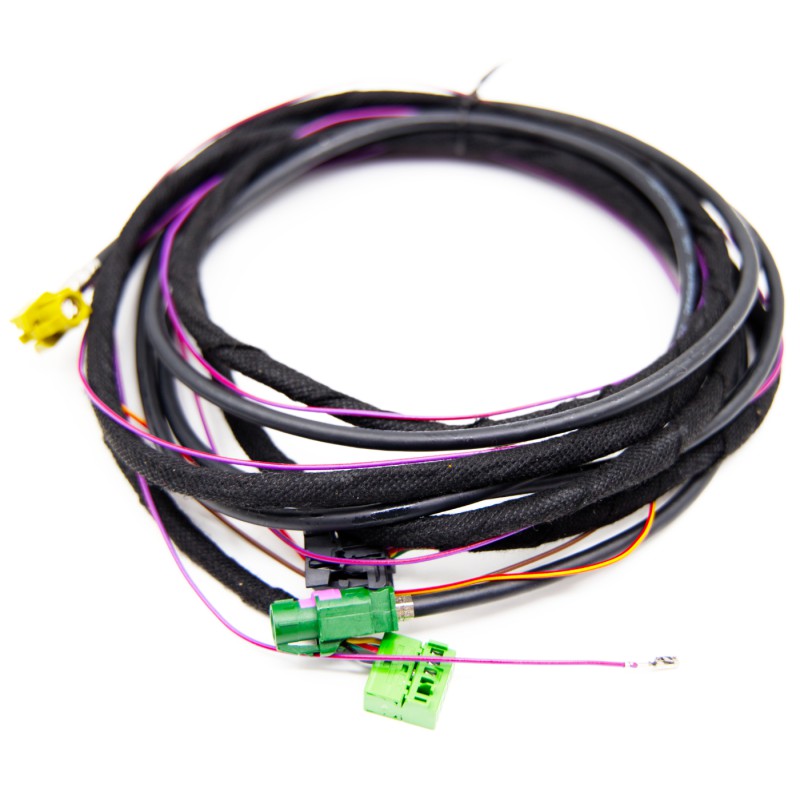

Wiązka Android Auto / CarPlay do Audi (8 pin)

Wiązka USB + AUX (8-pin) przeznaczona do modeli Audi wyposażonych w system multimedialny MIB2.

Umożliwia fizyczne połączenie gniazda USB/AUX z jednostką centralną pojazdu, co jest niezbędne do korzystania z funkcji Apple CarPlay i Android Auto.

Kompatybilność

• Modele pojazdów:

  • Audi A3 (8V FL)

  • Audi A4 (B9, 8W, 2016–2020)

  • Audi A5 (F5, 8W, 2016–2020)

  • Audi Q2 (81A)

  • Audi Q5 (FY, 80A, II generacja, 2016–2020)



• Kompatybilne gniazda USB/AUX o numerach katalogowych:

  • 8W0035708

  • 8W0035736

  • 8S0035736A

Uwaga: Gniazda USB/AUX nie są częścią zestawu i należy je nabyć osobno.

Kluczowe informacje

• Funkcjonalność: Wiązka umożliwia przesył danych i ładowanie urządzeń mobilnych poprzez gniazda USB/AUX, co jest niezbędne do działania funkcji Apple CarPlay i Android Auto.

• Wymagania systemowe:

  • System multimedialny MIB2 z aktywowaną funkcją Audi Smartphone Interface.

  • Odpowiednie gniazdo USB/AUX kompatybilne z powyższymi numerami katalogowymi.

  • Aktualne oprogramowanie jednostki centralnej pojazdu.

• Zastosowanie:

  • Wymiana uszkodzonej lub zużytej wiązki.

  • Budowa lub modernizacja systemu multimedialnego w celu dodania funkcji CarPlay/Android Auto.

Ważne informacje

Zakup tej wiązki nie gwarantuje samodzielnego działania funkcji CarPlay/Android Auto. Jest to jeden z elementów systemu i wymaga współpracy z odpowiednimi komponentami oraz oprogramowaniem pojazdu. Przed zakupem zaleca się konsultację z profesjonalnym instalatorem lub serwisem w celu potwierdzenia kompatybilności i potrzebnych aktualizacji.

UWAGA

W systemach multimedialnych Audi MIB2 występują wiązki zarówno 6-pinowe, jak i 8-pinowe. Wybór odpowiedniego wariantu zależy od konkretnego modelu pojazdu, wersji wyposażenia oraz zastosowanego gniazda USB/AUX.

🔌 Różnice między wiązkami 6-pin a 8-pin

• Wiązka 6-pinowa: Stosowana w niektórych modelach Audi, szczególnie w wersjach przed faceliftingiem (pre-facelift). Obsługuje podstawowe funkcje, takie jak zasilanie, masa oraz sygnały audio dla wejścia AUX. Przykładowy układ pinów dla gniazda 81A035736 wygląda następująco:

  1. KL30 (zasilanie +12V)

  2. KL31 (masa)

  3. USB_VBUS (zasilanie USB)

  4. AuxIn_R (sygnał audio prawy)

  5. AuxIn_LR- (masa sygnału audio)

  6. AuxIn_L (sygnał audio lewy)

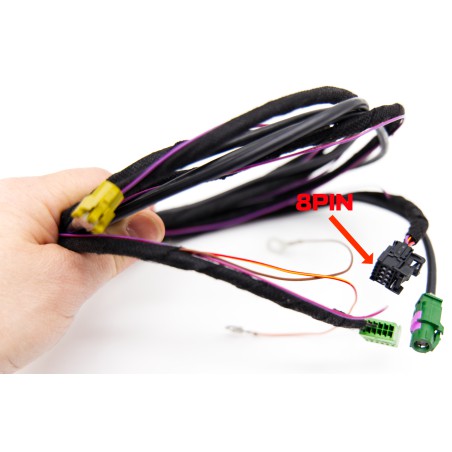

• Wiązka 8-pinowa: Występuje w nowszych modelach Audi oraz w pojazdach wyposażonych w bardziej zaawansowane systemy multimedialne.

🧩 Dobór odpowiedniej wiązki

Przed zakupem wiązki warto sprawdzić:

• Numer katalogowy gniazda USB/AUX: Na przykład, gniazdo o numerze 8W0035708 może wymagać wiązki 8-pinowej.

• Model i rok produkcji pojazdu: Starsze modele mogą korzystać z wiązek 6-pinowych, podczas gdy nowsze często wymagają 8-pinowych.

• System multimedialny: Systemy MIB2 różnią się w zależności od wersji (np. MHI2, MHS2), co wpływa na kompatybilność wiązek.

Jeśli planujesz modernizację systemu lub wymianę uszkodzonej wiązki, zalecam konsultację z serwisem specjalizującym się w systemach multimedialnych Audi. Pomoże to w doborze odpowiednich komponentów i zapewni prawidłowe działanie funkcji takich jak Apple CarPlay czy Android Auto.
