Moduł integrujący Alpine APF-X320MIB (kierownica, czujniki, klimatyzacja)

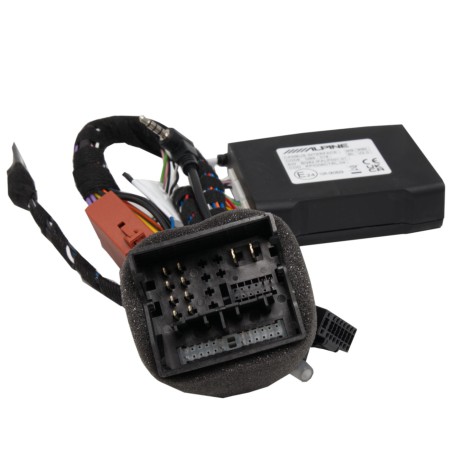

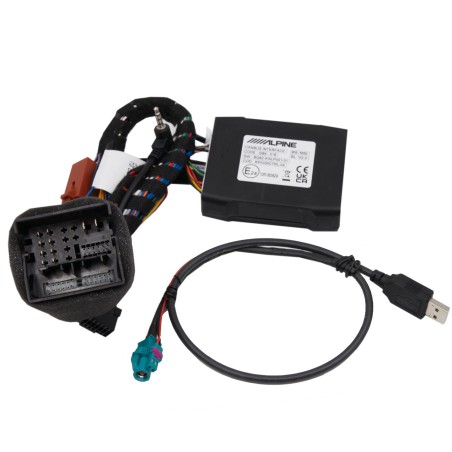

Moduł integrujący Alpine APF-X320MIB

Przy wymianie radia w Volkswagenie, Skodzie czy Seacie na jednostkę Alpine zapewne stracisz sterowanie z kierownicy oraz informacje z auta jak np. wyświetlanie wizualizacji fabrycznych czujników, kamery cofania czy danych klimatyzacji. Żeby temu zapobiec należy zastosować moduł Alpine APF-X320MIB.

Moduł ten, zgodnie z nazwą, przeznaczony jest do aut grupy VAG z fabryczną jednostką MIB / MIB2 oraz przyciskiem CAR na radiu:

- Seat Alhambra (7N) 06/2015 - 01/2022
- Seat Arona (KJ) 11/2017 - 06/2021
- Seat Ateca (5FP, KH7) 04/2016 - 2022
- Seat Ibiza V (6F/KJ) 06/2017 - 03/2021
- Seat Mii (AA) 05/2015 - 02/2021
- Seat Leon (5F) 11/2012 - 01/2020
- Seat Toledo (NH) 2016 - 08/2018

- Skoda Citigo (AA) 05/2017 - 06/2019
- Skoda Fabia III (5J) 09/2014 - 05/2021
- Skoda Karoq (NU7) 03/2017 - 11/2021
- Skoda Kodiaq (NS7) 03/2017 - 06/2021
- Skoda Octavia III (5E) 02/2013 - 01/2020
- Skoda Rapid (NH) 04/2015 - 02/2019
- Skoda SuperB (3V) 03/2015 - 05/2019
- Skoda Yeti (5L) 2016 - 07/2017

- Volkswagen Amarok (2H) 09/2016 - 07/2020
- Volkswagen Arteon (3H) 06/2017 - 06/2020
- Volkswagen Beetle (16) 06/2016 - 03/2018
- Volkswagen Caddy IV (DU) 06/2015 - 09/2020
- Volkswagen Crafter II (SY/SZ) 03/2017 - 2022
- Volkswagen Golf VII (AU) 08/2012 - 05/2020
- Volkswagen Passat B8 (3G) 07/2014 - 05/2019
- Volkswagen Polo V (6C) 04/2014 - 08/2017
- Volkswagen Polo VI (AW) 11/2017 - 05/2021
- Volkswagen Sharan II (7N) 07/2015 - 10/2021
- Volkswagen Sportsvan (AU) 02/2014 - 06/2020
- Volkswagen T6.1 (7H/7J) 11/2019 - 2022
- Volkswagen T-ROC (A1) 11/2017 - 10/2021
- Volkswagen Tiguan II (5N) 05/2016 - 05/2021
- Volkswagen Touran (5T) 09/2015 - 2022
- Volkswagen UP! (AA) 07/2016 - 2022

Interfejs kompatybilny z jednostkami MIB / MIB2, z przyciskiem CAR na radiu. Niektóre fabryczne opcje nie są obsługiwane (np. rozpoznawanie znaków, aktywny wyświetlacz informacyjny). Brak kompatybilności z systemem wzywania pomocy, autami elektrycznymi, hybrydami, z wyświetlaczem AID. Inne opcje zachowane, mogą być sterowane w odmienny sposób.

Współpraca z jednostkami np.: Alpine iLX-705D, Alpine iLX-F905D (Halo 9), Alpine iLX-F115D (Halo 11)

Sterowanie z kierownicy do Volkswagena, Seata, Skody
Moduł Alpine APF-X320MIB to przede wszystkim zapewnienie sterowania nowym radiem marki Alpine z poziomu kierownicy multimedialnej. Ta wygodna opcja zostanie zachowana szczególnie gdy mowa o kontroli głośności, odbieraniu/odrzucaniu połączeń telefonicznych, przewijanie utworów muzycznych czy aktywację asystentów (Google, Siri).

Wyświetlanie fabrycznej kamery cofania i czujników parkowania
Szkoda stracić wizualizację fabrycznych czujników parkowania oraz wyświetlanie fabrycznej kamery cofania na nowym radiu Alpine. Obie te opcje też zostają zachowane przy zastosowaniu APF-X320MIB. Jeśli w Volkswagenie, Skodzie czy Seacie są czujniki i kamera cofania, to obraz zostanie podzielony w 1/3 na wizualizację czujników i w 2/3 na widok z kamery cofania.

Wyświetlanie ustawień klimatyzacji
Kolejną grupą parametrów, która jest przenoszona z auta na radio za pomocą modułu Alpine APF-X320MIB są dane z klimatyzacji czy ogrzewania foteli. W ten chwili działa to najlepiej na rynku jeśli chodzi o moduły integracyjne tzn. po zmianie parametru za pomocą przycisku/pokrętła, automatycznie na ekranie radia Alpine pojawi się interfejs pokazujący nastawy klimatyzacji, temperatury wnętrza, ogrzewania foteli itd.

Obsługa wyświetlacza między zegarami (MFD)
Po podłączeniu interfejsu Alpine APF-X320MIB zostaje też obsługa wyświetlacza między zegarami (MFD). Oznacza to, że wyświetlane są nadal nazwy stacji radiowych, tytuły odtwarzanych utworów, informacja o wykonawcach, nazwy osób dzwoniących itd.

Opcje kamperowe
Jeśli kamper zbudowany jest np. na bazie Volkswagena Craftera, to przy zastosowaniu APF-X320MIB dostaniesz informacje typu "Pre-Flight Check", czyli m.in. przypomnienie o wyłączeniu gazu czy schowaniu anten satelitarnych.

Podłączenie Alpine APF-X320MIB
Instalacja interfejsu X320MIB jest dość prosta. Sprowadza się do zastąpienia wiązki jaką masz w radiu Alpine wiązką APF. Z jednej strony więc podłączasz całość do instalacji Volkswagena, Seata, Skody, z drugiej do złącza radia oraz do stosownych złącz tego radia gdzie kluczowe jest główne złącze zasilania, złącza Connect2 I/F (od strony radia), Rear Camera (od strony radia) oraz Mic IN (też od strony radia). Moduł Alpine APF-X320 jest urządzeniem dedykowanym, co oznacza, że pasuje on tylko w jedno miejsce, więc trudno się pomylić przy podłączaniu.

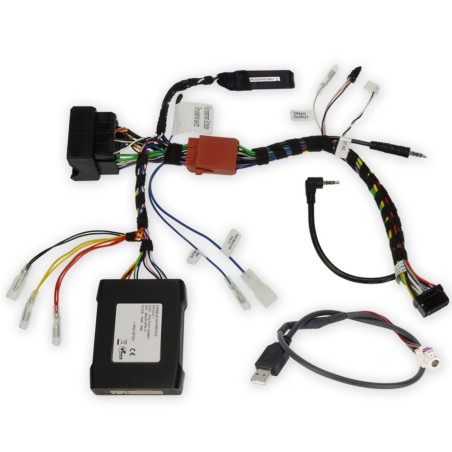

Kompletacja
- wiązka główna z modułem Alpine APF-X320MIB ze złączami (UART, złącze do instalacji VAG, Speed Output, +12V, przewody wyjściowe: Battery, Acc, GND, zasilanie anteny, camera control, złącze 6 pin do złącza kamery cofania, wtyk jack do złącza mikrofonu, złącze jack - AUX)
- przejściówka mikrofonowa (gniazdo jack na 2 pin)
- adapter USB pod fabryczne USB
- przewody (8 pin i 12 pin - DVD Status In, DVD Remote, Remote Out, Remote In, Mon Remote)
- instrukcja
