Ekran dotykowy z Android Auto i CarPlay do Audi z radiem Concert / Symphony

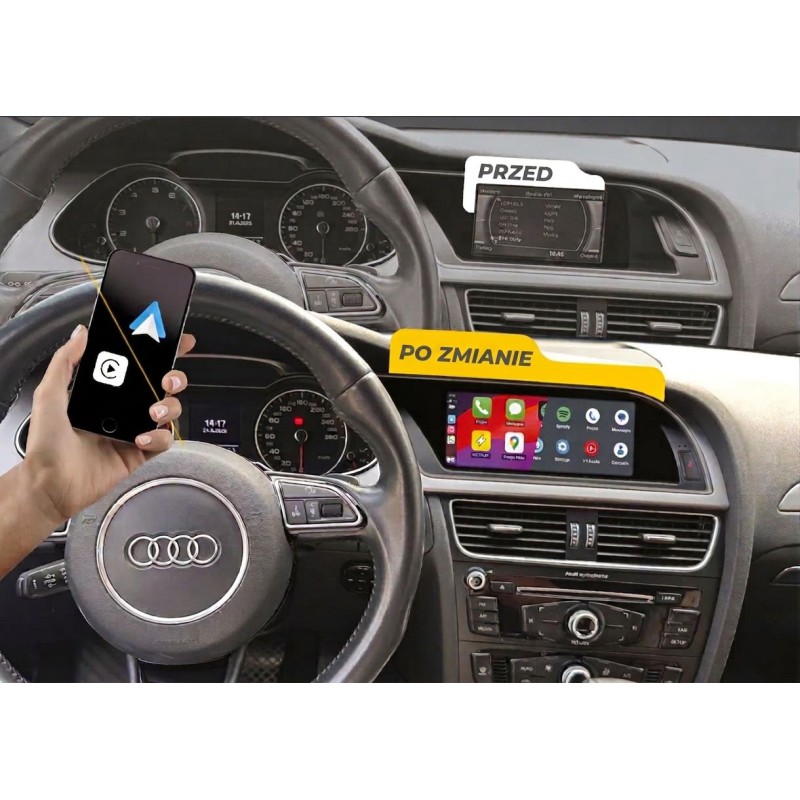

Jeśli chcesz wymienić fabryczny wyświetlacz (ekran), jaki masz w swoim Audi A4 B8, na większy, dotykowy i przede wszystkim wspierający bezprzewodowe Android Auto oraz CarPlay, to teraz możesz to uczynić z marką ZZ2. Od teraz będziesz miał w swoim Audi bezpośredni dostęp do najpopularniejszych aplikacji, takich jak mapy Google, Yanosik, Waze czy Spotify. Co najważniejsze – fabryczne opcje Twojego pojazdu zostają zachowane, a zewnętrznie wizualnie niemal nic się nie zmienia poza większym ekranem 8,9 cala.
Ekran pasuje do:
- Audi A4 B8 / S4 2013 - 2016 z radiem Concert / Symphony

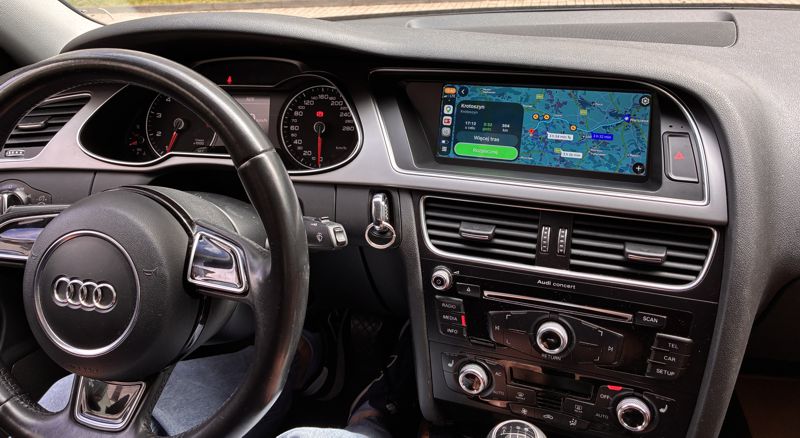

Poniżej Audi A4 B8 z wymienionym ekranem i widocznymi mapami Google
Jak rozpoznać radio Concert / Symphony w Audi?
Jak rozpoznać radio Symphony lub Concert w Audi? Są dwie wskazówki. Po pierwsze manipulator do poruszania się po menu jest na konsoli (nie przy drążku biegów). Po drugie, nieco nad nim jest napis Concert lub Symphony, co jednoznacznie mówi o tym jakie masz radio. Wygląda to zatem tak jak poniżej.
Bezprzewodowe Android Auto i CarPlay w Twoim Audi A4 B8
CarPlay oraz Android Auto to dwa zaawansowane interfejsy zaszyte w systemie operacyjnym Twojego smartfona. W przypadku urządzeń z systemem Android (od wersji 11) oraz smartfonów iPhone marki Apple opcja ta działa w pełni bezprzewodowo. Po jednorazowym sparowaniu telefonu za pośrednictwem Bluetooth z ekranem dotykowym ZZ2, przy każdym kolejnym uruchomieniu auta uzyskujesz intuicyjny interfejs kierowcy.
Pozwala on na wygodne korzystanie z wybranych aplikacji, które masz zainstalowane w telefonie. Są to przede wszystkim aplikacje nawigacyjne i mapy live:
- Mapy Google,
- Yanosik,
- Waze,
- AutoMapa,
- Sygic i wiele innych.
Do Twojej dyspozycji oddane są również opcje muzyczne i streamingowe: Spotify, Tidal, a także aplikacje do audiobooków i podcastów (np. Audioteka). System automatycznie integruje się również jako nowoczesny zestaw głośnomówiący do bezpiecznego odbierania i wykonywania połączeń telefonicznych. Całością interfejsu sterujesz niezwykle wygodnie – bezpośrednio z poziomu dotykowego ekranu ZZ2 lub za pośrednictwem fabrycznego manipulatora samochodowego.

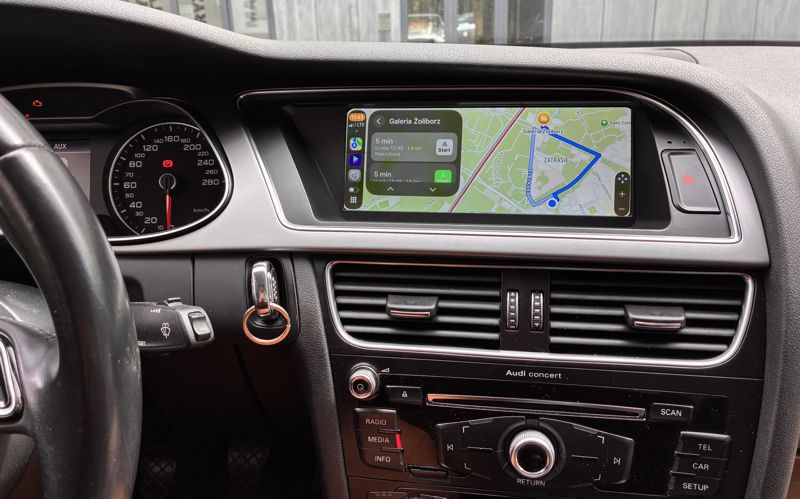

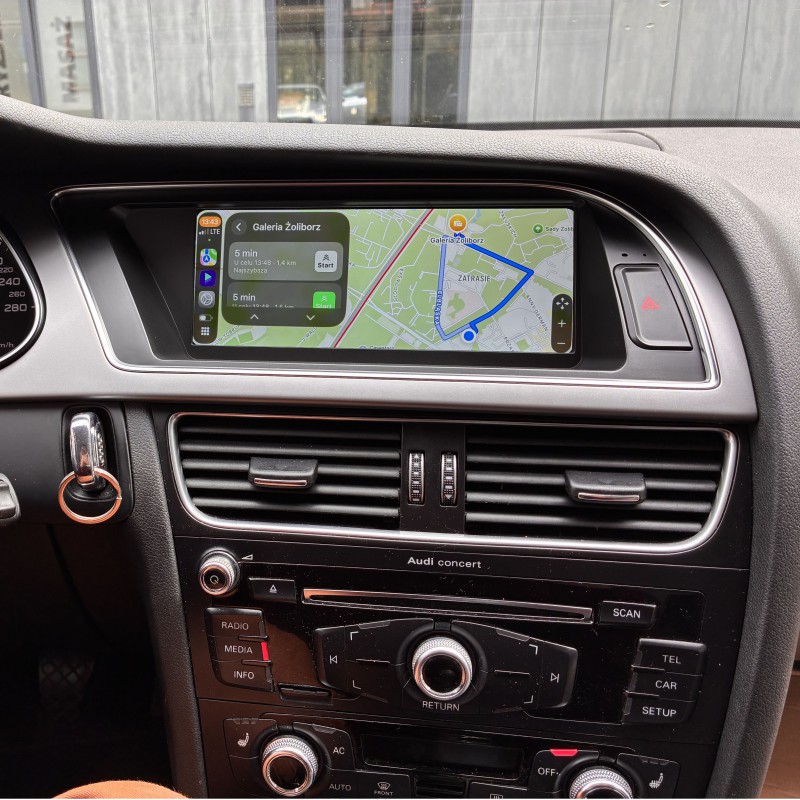

Audi A4 B8 z mapami Apple (CarPlay)
Klonowanie ekranu (MirrorLink) do Audi
Android Auto i CarPlay to interfejsy z natury zamknięte, zorientowane na bezpieczeństwo i ograniczone do tego, co Google i Apple uznają za przydatne w czasie jazdy. W przypadku dotykowego ekranu ZZ2 zyskujesz dodatkową, potężną możliwość: klonowanie ekranu telefonu na wyświetlacz samochodowy (funkcja MirrorLink / AirPlay).
Dla telefonów Apple dostępna jest dedykowana opcja AirPlay. Rozwiązanie to pozwala na wyświetlenie na ekranie głównym dokładnej zawartości Twojego telefonu. Służy ono przede wszystkim do wygodnego oglądania materiałów wideo np. z serwisu YouTube (warto pamiętać, że komercyjne serwisy streamingowe VOD mogą blokować przesyłanie obrazu ze względów bezpieczeństwa i licencji).
Uwaga: Funkcja MirrorLink jest zależna od wersji oprogramowania oraz aktualizacji systemowych producenta telefonu, co może w przyszłości wpłynąć na jej dostępność bądź ograniczenie funkcjonalności.
Opcja podłączenia kamery cofania
Jeśli Twoje Audi A4 B8 nie zostało fabrycznie wyposażone w kamerę cofania, montaż ekranu ZZ2 to idealny moment na jej bezproblemowe dodanie. W głównej wiązce podłączeniowej urządzenia zintegrowane jest klasyczne złącze sygnałowe RCA (Back Video In), dedykowane pod montaż niefabrycznej kamery cofania. Co kluczowe dla jakości – ekran dotykowy do Audi A4 B8 współpracuje z kamerami pracującymi w standardzie CVBS oraz kamerami AHD 720p o podwyższonej rozdzielczości obrazu. Wszystkie fabryczne opcje parkowania oraz oryginalna kamera (jeśli auto ją posiada) wyświetlają się na ekranie bez zmian.
Montaż dotykowego ekranu ZZ2 w Audi A4 B8
Całość montażu sprowadza się do bezinwazyjnego demontażu fabrycznego dekoru oraz starego, małego wyświetlacza i zastąpienia go nowym ekranem dotykowym. Nowy ekran cechuje się większą przekątną, dlatego w zestawie otrzymujesz dopasowaną ramkę (dekor). Jeśli w fabrycznym miejscu posiadałeś przycisk awaryjnych, w zestawie znajduje się dedykowany rozgałęziacz, który umożliwia bezpieczne przepięcie kontrolki i schowanie jej za konstrukcją ekranu.
Pod kątem elektrycznym instalacja opiera się na zasadzie Plug & Play (wpinana jako bypass/litera "Y" bezpośrednio w fabryczną instalację panelu klimatyzacji i radia). Dźwięk z multimediów wprowadzany jest do fabrycznego systemu audio za pośrednictwem oryginalnego gniazda AUX lub technologii Bluetooth, dlatego te funkcje powinny być aktywne w pojeździe (można też wykorzystać gniazdo AMI jeśli jest - w zestawie jest aktywator AMI / AUX).
UWAGA:
1. Może się zdarzyć, że Twoja fabryczna ramka w Audi jest całością z elementem dekoru wokół zegarów - w takim wypadku należy liczyć się z rozklejeniem fabrycznej ramki i wklejeniem naszej ramki z zestawu (taka operacja sprawia też, że powrót do fabrycznego ekranu może być niezmiernie trudny)
2. jeśli masz manualną skrzynię biegów może zachodzić potrzeba fizycznego doprowadzenia sygnału biegu wstecznego do nowego ekranu tak, aby fabryczne czujniki parkowania / kamera cofania wyświetlały się po wrzuceniu wstecznego biegu
3. są też wersje tego auta bez wbudowanego mikrofonu, co wiąże się z koniecznością instalacji dodatkowego mikrofonu zewnętrznego (lub mikrofonu zabudowanego w fabryczną osłonę nad głową kierowcy) - taki mikrofon jest wyceniany osobno.
Taki montaż możemy także zorganizować w Warszawie, skontaktuj się z nami:
- 22 663 47 58
- info@sklephadron.pl
- Krasińskiego 59, Warszawa

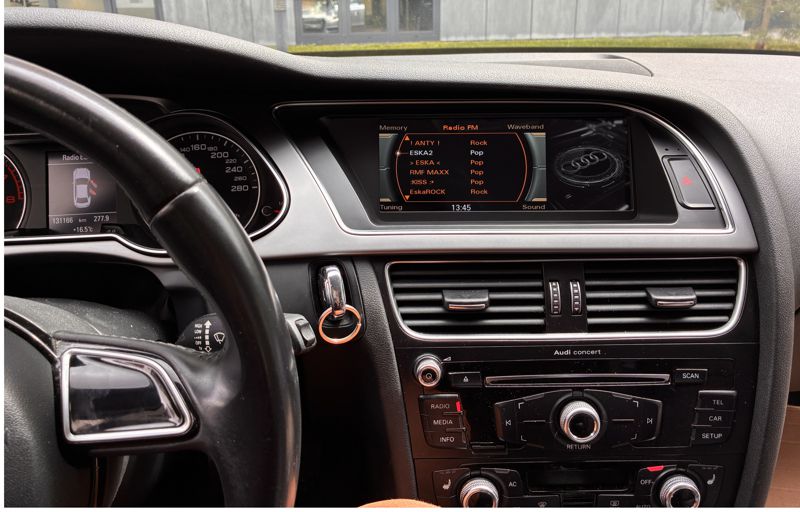

Poniżej zamontowany większy ekran - wyświetlają się fabryczne opcje radia Concert w Audi A4 B8
Dane techniczne
- Ekran: dotykowy 8,9" o wysokiej rozdzielczości 1920 x 720px
- Android Auto: tak, bezprzewodowe lub przewodowe (przez wyprowadzone USB)
- Apple CarPlay: tak, bezprzewodowe lub przewodowe (przez wyprowadzone USB)
- Funkcja MirrorLink: tak (wsparcie AirPlay / AutoLink)
- Szybki start systemu: ok. 6 sekund po uruchomieniu zapłonu
- System operacyjny: Stabilny i szybki system Linux
- Przeznaczenie: Audi A4 B8 (roczniki 2009 - 2012) z radiem Concert / Symphony, wersje z kierownicą po lewej stronie (LHD)
- 3 lata gwarancji
Kompletacja
- ekran dotykowy 8,9" do Audi A4 B8
- główna wiązka podłączeniowa (RCA: Back Video In, jack: Audio In, MIC, USB do wyprowadzenia x 2, przewody: CCD 12V, Back, ACC)
- rozgałęziać do przycisku awaryjnych
- aktywator AMI / AUX
- ramka plastikowa
- ramka metalowa do obsadzenia ekranu
- instrukcja
