Ekran dotykowy do BMW F10 i F11 z bezprzewodowym Android Auto i CarPlay (BMW z systemem NBT)

Odmień wnętrze swojego BMW F10 lub F11 i wprowadź je w erę nowoczesnych technologii. Poznaj ZZ2, ekran dotykowy o rozmiarze ponad 10" – najbardziej zaawansowany zamiennik fabrycznego ekranu, który łączy w sobie bezkompromisową jakość obrazu UHD z pełną integracją systemów Apple CarPlay i Android Auto działających bezprzewodowo.

Ekran dotykowy 10,25" pasuje do:

- BMW F10 (seria 5) 2012 / 2013 - 2017 z NBT
- BMW F11 (seria 5) 2012 / 2013 - 2017 z NBT

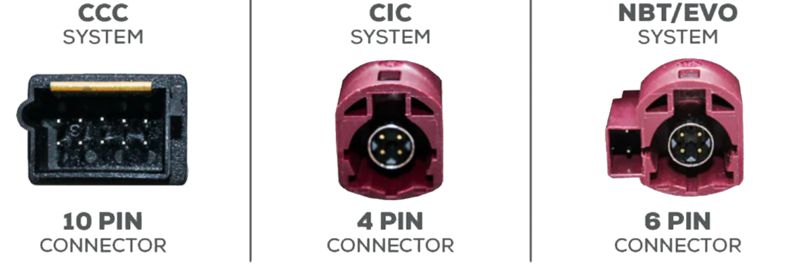

Uwaga: egzemplarze BMW z roczników 2012 - 2013 mogą mieć już wygląd menu NBT a złącze z wcześniejszego systemu CIC (4 pin). Niestety aby to potwierdzić należy wyjąć ekran. W takim przypadku stosuje się zupełnie inny model ekranu, który jest na specjalne zamówienie - info@sklephadron.pl). Dla lepszego rozeznania, niżej są przedstawione różne złącza występujące w ekranach BMW.

Jak rozpoznać system NBT w BMW?

Powyższe modele BMW wyposażone w system NBT. System NBT łatwo pomylić z CIC i dlatego podpowiadamy, że w tym widoku menu NBT ma podświetloną na czerwono linię wyboru a CIC ma tylko czerwony obrys tego pola. Może też to sprawdzić po złączu LVDS (CIC ma 4 piny a NBT ma 6), ale to wymaga wyjęcia ekranu.

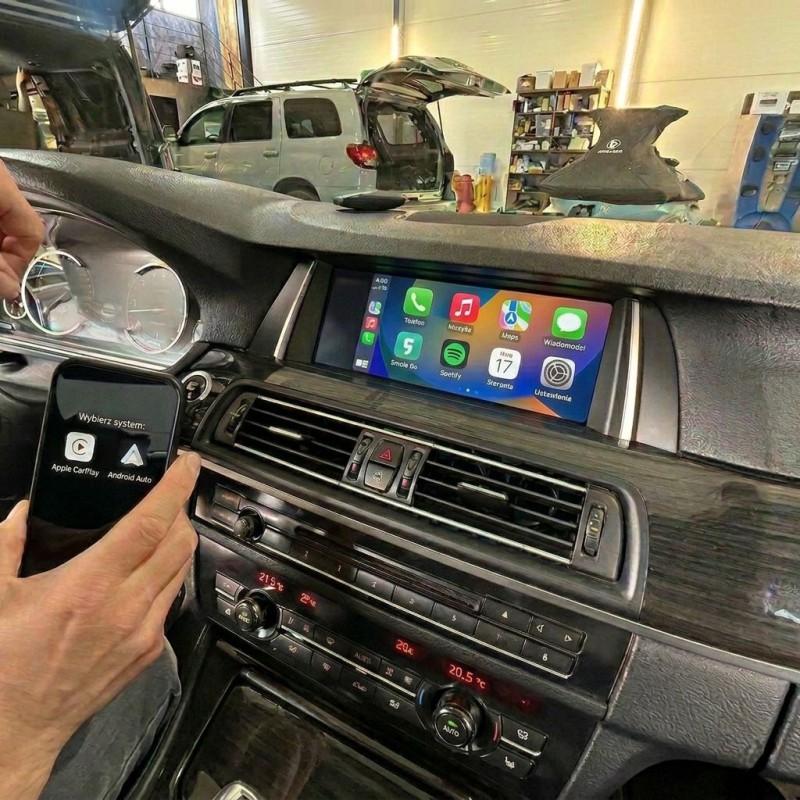

Poniżej ten dotykowy ekran zamontowany w BMW F10

Android Auto i CarPlay do BMW F10 i BMW F11

Wymienione wyżej systemy są to dwa interfejsy zamknięte w Twoim telefonie. Android Auto jest w telefonach na Androidzie, CarPlay jest zaszyty w telefonach od Apple. W przypadku tego radia do BMW jest możliwe działanie bezprzewodowe tych dwóch interfejsów (Android Auto działa bezprzewodowo od Androida 11 w telefonie). W efekcie na nowym ekranie dotykowym (radiu) w BMW będziesz miał mapy Google z opcją wyszukiwania głosowego, Waze, Yanosika, AutoMapę i inne nawigacje, które masz w telefonie. Są oczywiście opcje słuchania muzyki jak Spotify czy Tidal oraz audiobooki (np. Audioteka). Całość możesz obsługiwać z fabrycznego manipulatora (iDrive) lub z ekranu dotykowego. Po takim montażu zostaje Ci także całe menu fabryczne, po prostu przełączasz się między systemami.

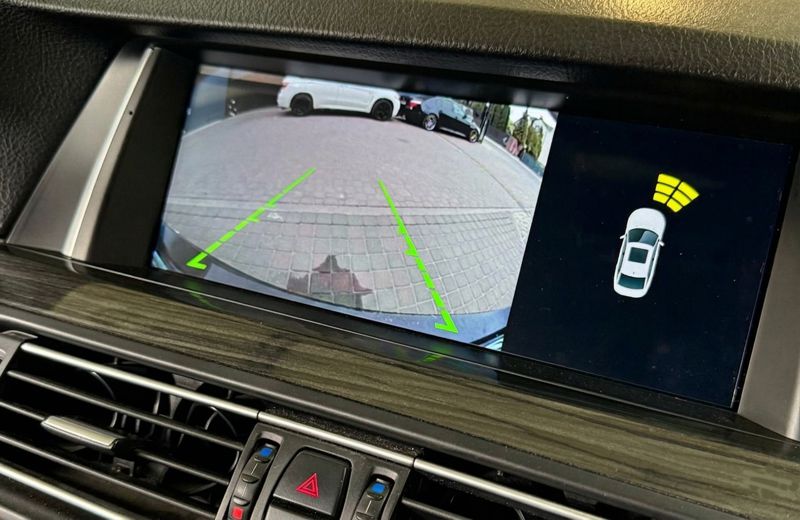

Poniżej ten ekran w BMW F10 - fabryczna kamera cofania i czujniki parkowania pojawiają się zgodnie z logiką działania

Android Auto / CarPlay a YouTube

Wyjściowo interfejsy Android Auto i CarPlay nie pozwalają wyświetlać filmów z YouTube. Jest jednak pewne wyjście. W menu radia (ekranu) do BMW F10 / BMW F11 znajdziesz opcję AirPlay lub Autolink (definiujesz je w ustawieniach, w zakładce "Smart Phone"). Jest to nic innego jak klonowanie (mirrorlink) ekranu telefonu na radio w BMW. W przypadku telefonu na Androidzie musisz pobrać aplikację Autolink i podłączyć się przewodowo. W przypadku iPhone'a korzystasz bezprzewodowo z AirPlay. W ten sposób masz możliwość oglądania filmów z YouTube w BMW (opcja klonowani nie dotyczy serwisów streamingowych jak Netflix). Sterowanie treścią w tej opcji jest tylko z telefonu. Należy jednak pamiętać, że ta funkcja jest najbardziej podatna na zmiany i może się zdarzyć tak, że jakaś aktualizacja telefonu wyłączy tę opcję.

Montaż ekranu dotykowego w BMW F10 i BMW F11

Instalacja radia w BMW nie jest przesadnie skomplikowana. Wystarczy wyjąć fabryczny wyświetlacz i na zasadzie Y podłączyć to radio (ekran) do instalacji (przepinając także złącze LVDS). Do schowka wyprowadzamy USB (jedno pod przewodowe Android Auto / CarPlay, drugie pod pendrive'a). Dźwiękiem wchodzimy na fabryczny system audio przez AUX lub przez Bluetooth auta (to drugie będzie wymagało zaznaczenia w ustawieniach opcji używania fabrycznego BT).

Kamera cofania do BMW

Jeśli Twoje BMW F10 / F11 nie ma kamery cofania, to przy okazji wymiany radia (ekranu) możesz w dość prosty sposób taką kamerę cofania dodać. Może to być zarówno kamera cofania uniwersalna np. nawiercana nad tablicę rejestracyjną jak i kamera cofania w klamce bagażnika i to podwyższonej jakości, czyli AHD 720, co na dużym ekranie będzie dawało znakomite rezultaty.

Zobacz też taką uniwersalną kamerę cofania oraz dedykowaną

Dane techniczne

- system operacyjny: Linux
- ekran 10,25" HD, dotykowy
- zachowanie opcji OEM
- dwa wejścia RCA do kamer (R-Cam, F-Cam)
- USB x 2 do wyprowadzenia (USB do multimediów, USB do CarPlay)
- 3 lata gwarancji

Kompletacja

- ekran dotykowy do BMW F10 BMW F11
- główna wiązka przewodów (złącza RCA x 2 do kamer, przewody: ACC Out, R-Cam 12V, GND, Reverse, ACC In, złącze "disconnect CIC car")
- wiązka USB do wyprowadzenia
- instrukcja
