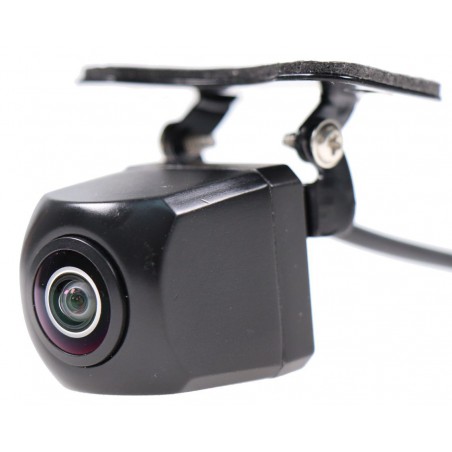

KAMERA COFANIA MT AHD/CVBS podwieszana FA817

Kamera cofania o podwyższonej rozdzielczości  AHD 720p

Jeśli zależy Ci na dobrym obrazie z kamery cofania powinieneś rozważyć kamery AHD o podwyższonej rozdzielczości i jakości. W tym przypadku jest to rozdzielczość na poziomie 1280x720p (standard CVBS) lub 1280x720p (AHD). Do tego ta kamera cofania ma dość duży i realny kąt widzenia na poziomie 135 stopni. Obraz z niej odtworzysz na dodatkowym monitorze AHD lub radiach niefabrycznych np: GMS, które obsługują standard AHD.

Kamera AHD
Z reguły kamery cofania nie grzeszą rozdzielczością i jakością obrazu (fabryczne kamery cofania np. w BMW to totalna porażka). W każdym razie standard AHD pozwala przesłać wyższą jakość obrazu za pomocą klasycznego złącza RCA (cinch). AHD daje więc jakość HD lub Full HD. W tym przypadku dostajesz jakość 1280x720p czyli dużo wyższą od standardowej kamery cofania.

Szeroki kąt kamery
Z reguły producenci na pudełkach kamer cofania piszą o kącie widzenia na poziomie 170 stopni. Z reguły jest to jednak nieprawda lub co najmniej nadużycie (link). My zmierzyliśmy kąt widzenia tej kamery cofania i wynosi on 135 stopni. To wynik bardzo przyzwoity jak na kamerę cofania i pozwalający ogarnąć przestrzeń za autem.

Montaż kamery cofania

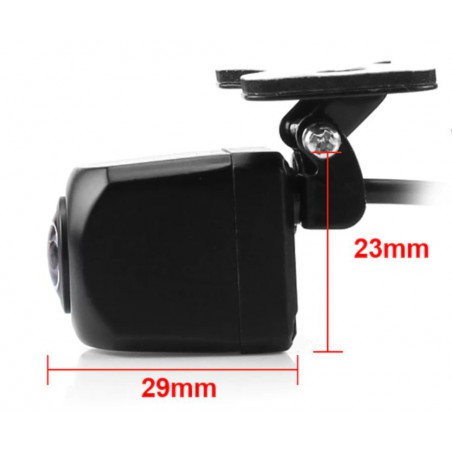

Kamera jest typu podwieszanego co oznacza, że montujesz ją przykręcając/przyklejając np. do gzymsu nad tablicą rejestracyjną. Potrzebujesz przestrzeni o powierzchni 22x40mm (takie są rozmiary stopki montażowej). Sama kamera ma opcję regulacji góra - dół więc ustawisz odpowiednią perspektywę. Elektrycznie w większości przypadków podłączasz się pod żarówkę cofania (link) lub stosujesz przekaźnik w autach grupy VAG (link). Przez długość auta przeprowadzasz przewód RCA aż do monitora lub niefabrycznego radia.

Monitor lub radio do kamery cofania
Zazwyczaj wystarcza zwykły monitor lub niemal każde niefabryczne radio. W przypadku kamer AHD nie jest to takie proste. Dodatkowy monitor musi obsługiwać jakość AHD oraz radio także musi mieć taką opcję (najlepiej to sprawdzić w ustawieniach radia).

Zobacz monitory do kamer AHD

Linie i jakość obrazu

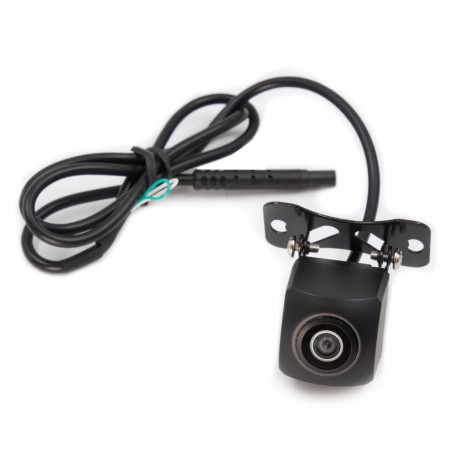

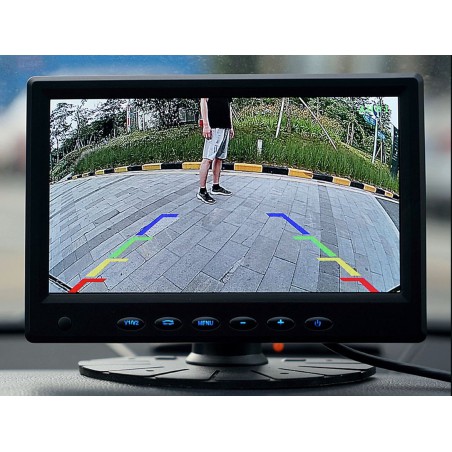

Przy kamerze jest zwora zielona odpowiadająca za linie parkingowe. Wyjściowo kamera cofania nakłada statyczne linie parkingowe. Przecięcie zwory i chwilowe odłączenie zasilania spowoduje, że linii nie będzie. Biała zwora odpowiada za zamianę jakości sygnału. Wyjściowo jest to słabszy sygnał CVBS, po przecięciu (i odcięciu na chwilę zasilania) mamy sygnał wideo w jakości AHD.

Dane techniczne

• sensor Sony OV2053
• obiektyw szklany
• deklarowany kąt widzenia: 170 stopni
• rzeczywisty kąt widzenia: ok. 135 stopni
• (nie należy zmieniać jakości obrazu na CVBS ponieważ może to skończyć się zmniejszeniem realnego kąta widzenia)
• rozdzielczość CVBS 1280x720p biała zwora nie przecięta
• rozdzielczość AHD 1280x720p biała zwora przecięta
• podziałka odległości TAK zielona zwora nie przecięta
• podziałka odległości NIE zielona zwora przecięta
• wodoszczelność: IP68
• minimalne oświetlenie: 0,01 lux
• montaż na stopce (opcja regulacji perspektywy)
• materiał wykonania: metal
• zasilanie 12V

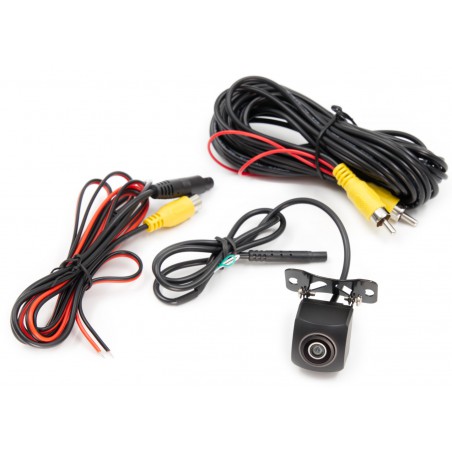

Kompletacja

• kamera cofania AHD
• przewód zasilania
• przewód sygnałowy RCA z remotką ok. 5m
• instrukcja w języku angielskim
