Zestaw kamer AHD i monitora do ciężarówki Steelmete C20
Całość składa się z dwóch kamer typu Truck pracujących w jakości AHD, gdzie kamera tylna może pracować jako kamera cofania. Dwie kamery mogą pracować jako wideorejestrator. Kamery są podłączone do monitora 7 cali stawianego na kokpicie. Monitor ma opcję dzielenia obrazu na pół oraz obsługiwany jest za pomocą przycisków. Jest też możliwość sterowania za pomocą komend głosowych. Zestaw przeznaczony jest szczególnie do ciężarówek, busów, maszyn rolniczych i budowlanych.

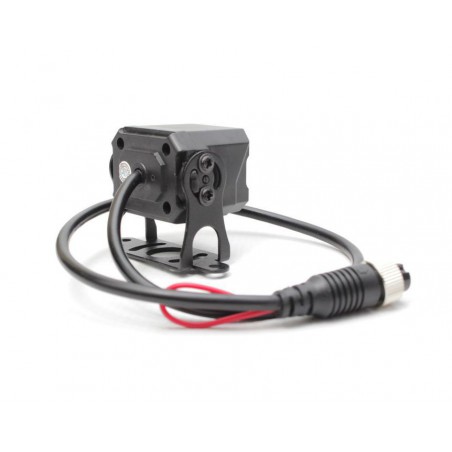

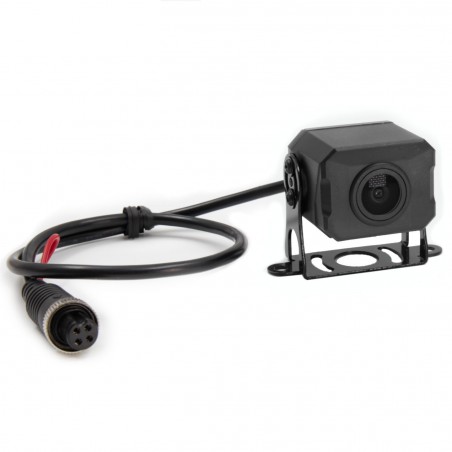

Dwie kamery do ciężarówki
Jedną z kamer umieszczasz z przodu np. jako rejestrator trasy. Obie kamery stawia się na stopce i mają opcję regulacji w zakresie góra - dół. Kamera tylna może pracować jako kamera cofania. W tym celu sugeruje się podłączenie do żarówki cofania białej remotki przy przewodzie 4 pin (15m). Od strony monitora do wyzwalania obrazu służy zielony przewód (CH2) do którego podłączasz białą remotkę od przewodu 4 pin. W ten sposób wrzucenie biegu wstecznego przełączy automatycznie obraz na kamerę cofania. Monitor nakłada linie cofania na ekran (jest opcja wyłączenia).
Opcje odwrócenia obrazu
Dla obu kamer jest opcja mirror (odwrócenie stronami). Wchodzimy w ustawienia -> Lens settings. Daje nam to możliwość zastosowania obu kamer tak, aby patrzyły w przód albo obu kamer tak, aby patrzyły w tył.

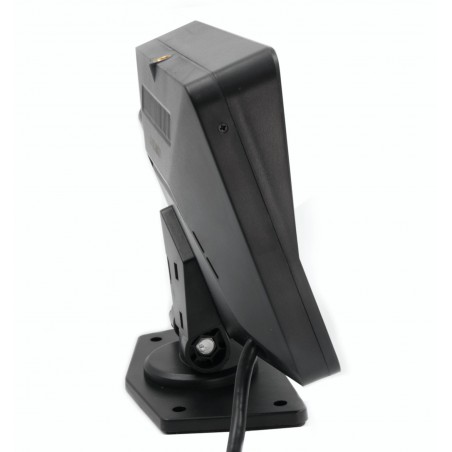

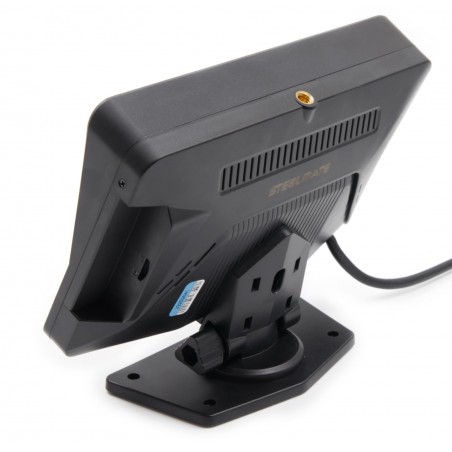

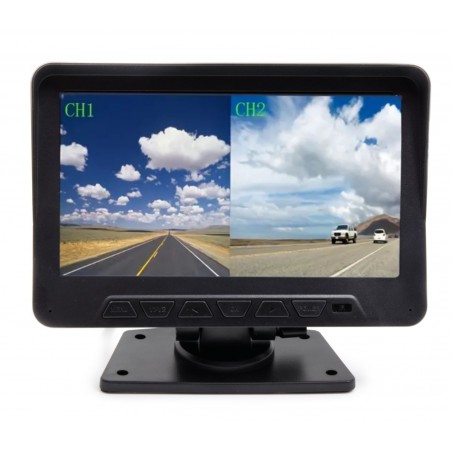

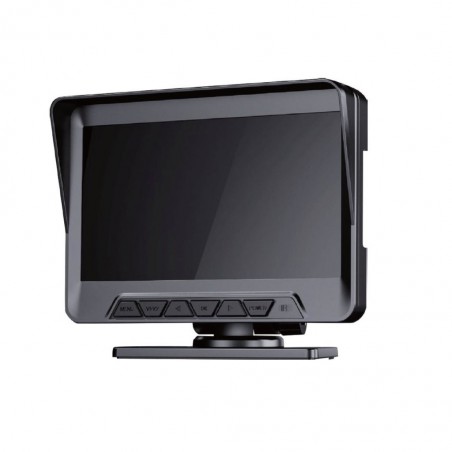

Monitor z podzielonym ekranem
Obraz z dwóch kamer możesz oglądać na monitorze 7", w którym jest opcja podzielonego ekranu. Możesz też ręcznie przełączać się między kanałami (przycisk V1/V2). Z monitora można korzystać jeśli stacyjka nie jest włączona.
Sterowanie głosowe zestawem kamer
Pewną ciekawostką jest możliwość sterowania niektórymi opcjami monitora głosowo. Trzeba tylko dłużej przytrzymać przycisk OK i wydać polecenie po angielsku. Do dyspozycji masz następujące komendy:
* Start recording - zacznij nagrywanie
* Turn on/off screen - włącz/wyłącz ekran
* Turn on/off audio - włącz/wyłącz audio
* Show front/rear camera - pokaż widok z kamery przedniej/tylnej
* Lock the video - zabezpiecz nagranie
* Show both cameras - pokaż obie kamery
Kamery rejestrujące
Zestaw może pracować także jako rejestrator trasy. Urządzenie nagrywa materiał z obu kamer i zapisuje to na karcie pamięci mSD (slot znajduje się z boku ekranu). Urządzenie obsługuje karty do 128GB.
Montaż i podłączenie zestawu kamer
Obie kamery montujesz na stopce. Możesz regulować perspektywę patrzenia kamery w osi góra-dół. Z przodu monitor montujesz do kokpitu. Elektrycznie podłączasz monitor pod zasilanie (stałe i postacyjkowe) - monitor może działać bez zapłonu. Przy podłączeniu kamery tylnej jako kamery cofania biały przewód z tyłu podłączasz do żarówki cofania a jego drugi koniec (po stronie monitora) podłączasz do zielonego przewodu wyzwalania. Całość systemu łączysz przewodami (do kamery tylnej 15m, do przedniej 3m).
Dane techniczne
- monitor IPS 7"
- wbudowany głośnik
- wbudowany mikrofon
- zasilanie 12/24V
- rozdzielczość 1280x720px
- slot na kartę mSD do 128GB
- brak języka polskiego w menu
- obsługa głosowa
- obsługa za pomocą przycisków na monitorze
- wymiary monitora: 18,3x12cm
- monitor na stopce z regulacją pochylenia
- gwint fotograficzny 1/4"
- kamera AHD 720px
- deklarowany przez producenta kąt widzenia: 170 stopni
- szczelność IP67
- wymiary kamery: 3,5x3,1cm (bez stopki)
- opcja nakładania statycznych linii parkingowych (opcja wyłączenia)
- opcja odwrócenia obrazu (mirror)
- opcja zmiany rozdzielczości: 720/1080p
- uwaga: nie przecinać czerwonych pętelek przy kamerach
Kompletacja
monitor z przewodem (CH1, CH2, zasilanie) ok. 1,8m
kamery typu Truck z przewodem x 2
przewód 4pin na zasilanie i wyzwalanie ok. 40cm
przewód 4 pin z remotką do kamery cofania 15m
przewód 4 pin do kamery przedniej 3m
instrukcja w języku angielskim
