Zestaw 4 kamer z dotykowym monitorem 10' i funkcją o wykryciu ruchu w martwym polu do ciężarówki, autobusu, maszyny rolniczej, budowlanej, wózka widłowego Steelmate C40
Całość składa się z czterech niewielkich kamer oraz monitora 10 cali. Nie jest to jednak zwyczajny tego typu zestaw, bowiem w przypadku kamer bocznych masz też opcję wykrywania poruszającego się obiektu i alarmowania głosowego i wizualnego o tym fakcie. Dwie pozostałe kamery to kamera cofania i kamera na przód. Obraz wyświetlaczy jest na dotykowym ekranie z podzielonym widokiem. Jest też opcja automatycznego wyzwolenia (kamera cofania, kamery boczne) jak też wyzwolenia obrazu "z palca".
Cztery kamery do ciężarówki

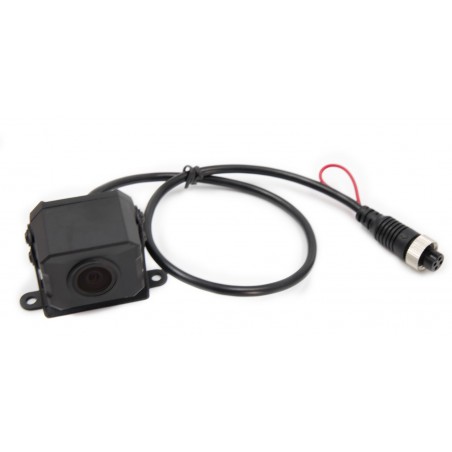

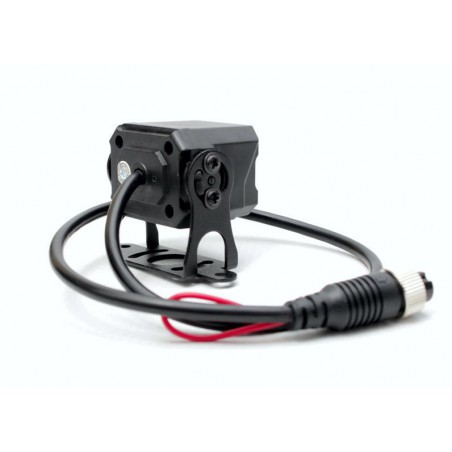

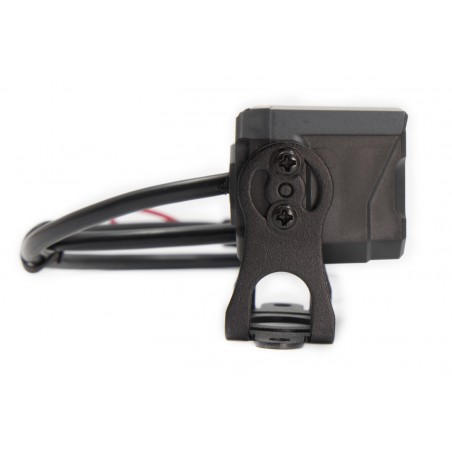

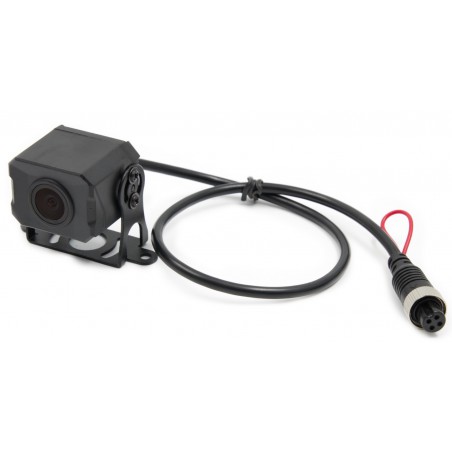

Cały zestaw wyszedł spod ręki marki Steelmate, która swoje rozwiązania dostarcza do Toyot. Składa się on z 4 kamer wielkości etui słuchawek bezprzewodowych, co już jest ogromną zaletą bowiem po montażu całość będzie wyglądała bardzo dyskretnie. Kamery są typu truck, więc stawiasz je na stopce montażowej (brak opcji montażu "do góry nogami" - obraz będzie odwrócony czy montażu bokiem - obraz będzie odwrócony o 90 stopni). W ustawieniach można za to dla każdej kamery odwrócić obraz w zakresie przód - tył (mirror). Zaleca się przed montażem podłączyć kamery "na krótko" i przetestować działanie.
Monitor z 4 kamerami do maszyn

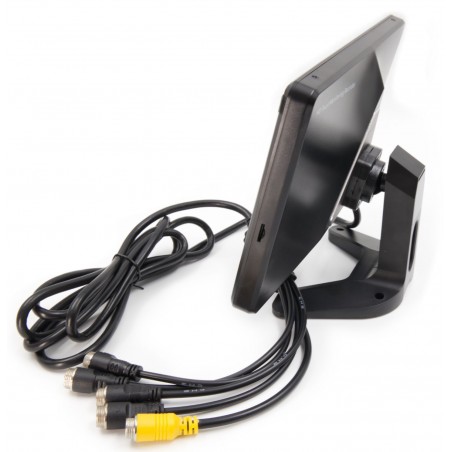

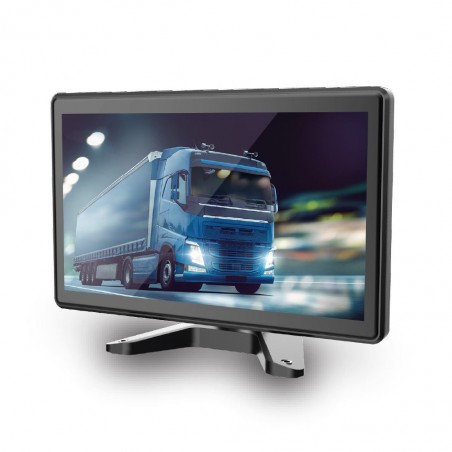

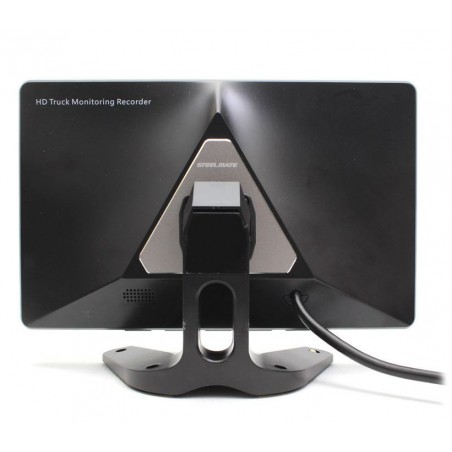

Twoim centrum kontroli będzie duży (10"), dotykowy ekran, który najwygodniej przykręcić do kokpitu. Monitor jest na kulowym mocowaniu, co zapewni dostosowanie kąta widzenia do potrzeb. Wyjściowo ekran jest podzielony na cztery pola odpowiadające czterem kamerom z właściwym oznaczeniem (F - front, B - Back (kamera cofania), L - Lewa, R - Right (prawa)). Widok możesz zmieniać ręcznie lub proces można zautomatyzować podając zasilanie na odpowiednie przewody. Możesz też wydać polecenie głosowe.
Kamery monitorujące martwe strefy w ciężarówce
Najciekawszą rzeczą jest system ostrzegania o ruchu w martwym polu. Kamery boczne należy umieścić tak, aby monitorowały martwe pole. W ustawieniach jest też opcja kalibracji, czyli dostosowania pola wykrywania do krawędzi auta (Smart Drive -> Calibrate). Dotyczy to kamer bocznych i kamery tylnej.
Kamery będą śledziły ruch (pojawi się niebieski obrys) a jeśli osoba/przedmiot znajdzie się w martwej strefie, kierowca zostanie o tym poinformowany za pomocą komunikatu głosowego w języku angielskim z zaznaczeniem, która kamera widzi zagrożenie. Dodatkowo na ekranie martwa strefa podświetli się na czerwono.
Powiadomienia głosowe można ewentualnie wyłączyć jak też ustawić czułość (Smart Drive -> Setting).
4 kamery rejestratora
Obraz z kamer może być też nagrywany na kartę mSD (max. 128GB). Monitor daje także opcję odtwarzania nagrań z karty (View files). Ustawianie nagrywania i opcję odwrócenia (mirror) znajdziesz w menu (CDR Setting).
Sterowanie głosowe kamerami
Jest i opcja głosowego sterowania niektórymi opcjami. Trzeba do tego dotknąć ikonki mikrofonu w prawym górnym rogu i wydać polecenie po angielsku. Możliwości masz następujące:
* Turn on/off screen - włącz/ wyłącz ekran
* Turn on/off audio - włącz/wyłącz audio
* Show front camera - pokaż obraz z przedniej kamery
* Show left camera - pokaż obraz z lewej kamery
* Show right camera - pokaż obraz z prawej kamery
* Show all cameras - pokaż obraz ze wszystkich kamer
Montaż i instalacja 4 kamer w ciężarówce
Sugerujemy rozplanować sobie taki montaż najpierw "na krótko", niemniej samo podłączenie jest proste i odbywa się zgodnie z logiką przewodów (np. wiadomo, że najdłuższy przewód 15 będzie do kamery cofania). Co do zasady:
* CH1 to kamera na przód
* CH2 to kamera cofania
* CH3 to kamera lewa
* CH4 to kamera prawa
Od strony przewodów masz do podłączenia zasilania 3 przewody (B - zasilanie stałe, ACC - postacyjkowe, GND - masa); monitor działa tylko po podaniu ACC. Są też przewody wyzwalania: dla kanału 2, 3 i 4 (kamera przód pracuje bez wyzwalania). Kamerę cofania wyzwalasz ze światła cofania przez biały przewód przy przewodzie 15m.
Dane techniczne
- monitor IPS, dotykowy 10"
- wbudowany głośnik
- wbudowany mikrofon
- zasilanie 12/24V
- rozdzielczość 1280x720 px
- slot na kartę mSD do 128GB
- brak języka polskiego w menu
- obsługa głosowa
- obsługa za pomocą przycisków u dołu
- wymiary ekranu monitora: 24,7x15,6cm
- monitor na stopce z kulowym mocowaniem
- kamera typ: AHD
- rozdzielczość: 720p
- kamery są wymienne na inne kamery AHD ze złączem 4 pin (zobacz)
- deklarowany przez producenta kąt widzenia: 160 stopni
- szczelność: IP67
- wymiary kamery: 3,5x3,1cm (bez stopki)
- uwaga: w żadnym razie nie przecinać czerwonych pętelek przy kamerach

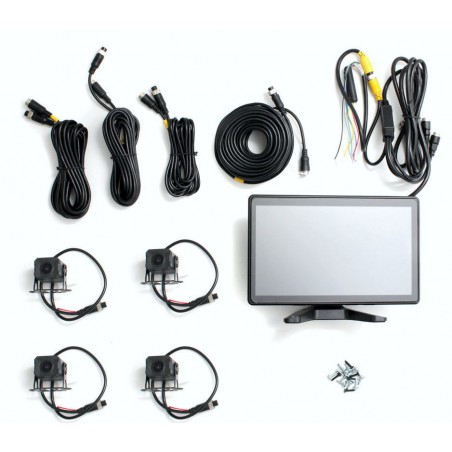

Kompletacja
monitor z podstawą na stopce z przewodem (4 kamery 4 pin i złącze zasilania) ok. 2m
kamery z przewodem ok. 40cm x 4
przewód zasilania i wyzwalania (4pin na przewody zasilania i wyzwalania) ok. 30cm
przewód 4 pin z remotką do kamery cofania 15m
przewód 4 pin 5m
przewód 4 pin 3m
przewód 4 pin 5m
instrukcja w języku angielskim
