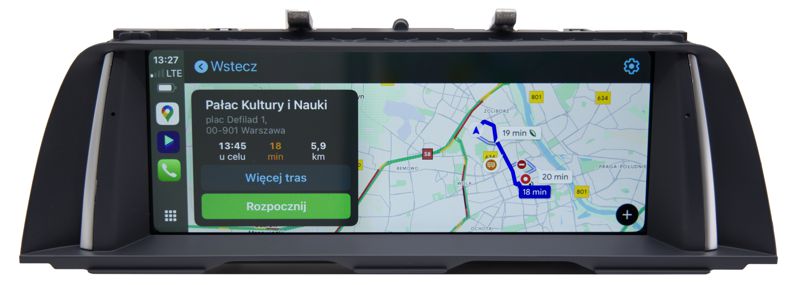

Radio (ekran dotykowy) do BMW F10 i F11 z systemem CIC
Fabryczny ekran w starczym BMW F10 (F11) nie pozwala Ci cieszyć się choćby z map Google, Yanosika czy Waze. Zapewne też nie jest dotykowy. Można obie te rzeczy dość łatwo zmienić za pomocą tego dotykowego ekranu do BMW. Ekran ten wspiera bezprzewodowe Android Auto i CarPlay, dodatkowo ma opcję klonowania ekranu (mirrorlink). Jest to też ekran wielkości aż 10,25". Po wymianie wszystkie opcje fabryczne zostają bez zmian (np. wyświetlanie kamery cofani czy czujników).
Radio (ekran) pasuje do:
- BMW seria 5 F10 2011 - 2012
- BMW seria 5 F11 2011 - 2012
z systemem CIC.
System CIC w BMW
Jak rozpoznać system CIC w BMW? Można po roczniku (występował od ok. 2010 do 2012 roku). Można też po wyglądzie menu. System CIC łatwo pomylić z nowszym NBT. Różnicę widać w sposobie podświetlania paska wyboru. W systemie CIC podświetlony jest tylko obrys, w NBT podświetlona jest cała linia. Wersja sprawdzenia dla odważnych, który potrafią wyjąć ekran: w ekranie sytemu CIC złącze LVDS jest 4-pinowe (w NBT masz 6 pin).

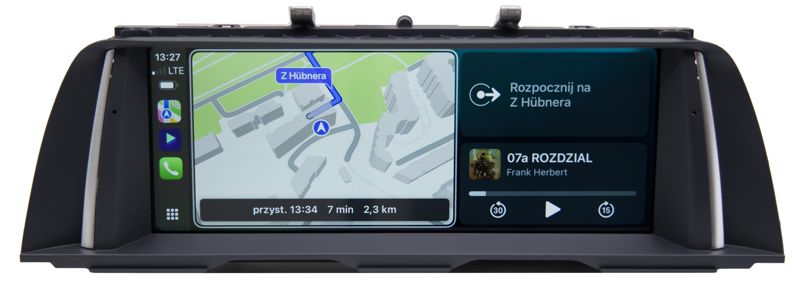

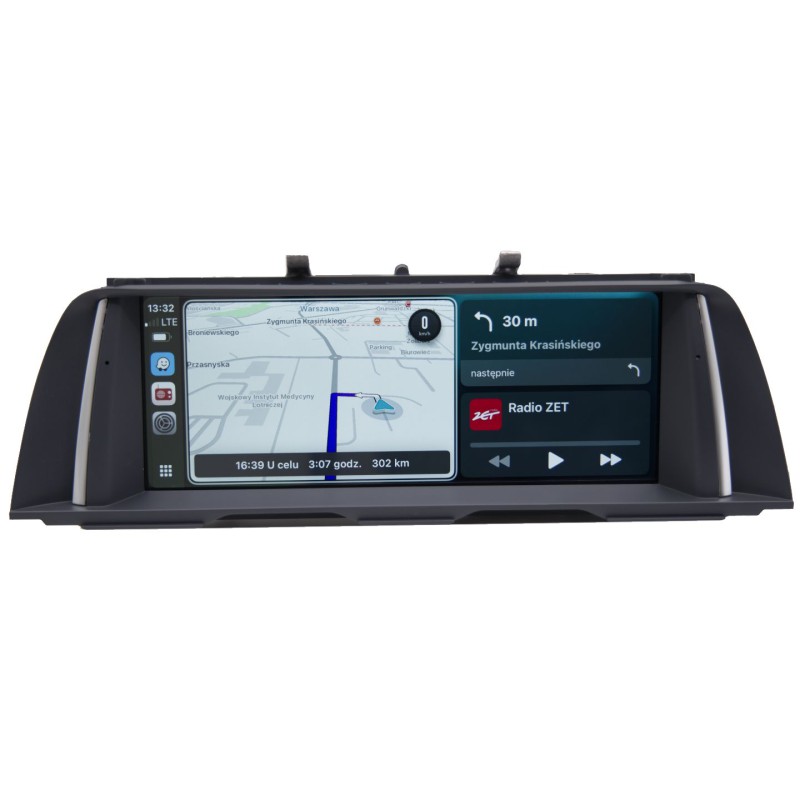

Android Auto i CarPlay do BMW F10 i F11
Są to dwa interfejsy, które masz zamknięte w telefonie. Po połączeniu bezprzewodowym z naszym ekranem, aplikacje zgodne z Android Auto i CarPlay wyświetlają się na ekranie w BMW F10 i BMW F11. Android Auto działa bezprzewodowo w telefonach z Androidem 11 i wyżej, w iPhone'ach działa to bezprzewodowo właściwie od zawsze.
W ten sposób na ekranie w BMW będziesz miał np. mapy Google, Yanosika, Waze, AutoMapę i inne, z których korzystasz w telefonie. Są opcje muzyczne jak Spotify czy Tidal oraz zestaw głośnomówiący obsługiwany z poziomu obu interfejsów. Sterowanie masz z dotykowego ekranu oraz z fabrycznego manipulatora (iDrive).
MirrorLink w BMW F10 / F11

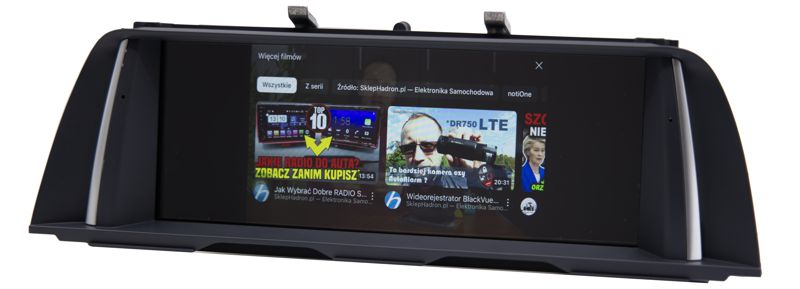

Android Auto i CarPlay to interfejsy z definicji zamknięte do tego, co kierowcom jest przydatne (więc głównie nawigacje). Żeby nieco wyjść z tego zamkniętego systemu, jest opcja mirrorlink, czyli klonowania ekranu telefonu na radio w BMW. W tym celu musisz zdefiniować w zakładce "Smart Phone" to, z czego korzystasz. W przypadku iPhone'a masz bezprzewodowy AirPlay, dla telefonów z Androidem, masz AutoLink (co wymaga połączenia co do zasady przewodowego, więc warto wyprowadzić USB do schowka). W ten sposób możesz np. korzystać z YouTube na ekranie w BMW (platformy takie jak Netflix nie będą wspierane). Sterowanie treścią w tym przypadku odbywa się z poziomu telefonu.
Opcja kamery cofania do BMW F10 / F11
Przy okazji montażu i instalacji ekranu (radia) do BMW F10 / F11 możesz dodać do swojego auta kamerę cofania. Może to być kamera cofania uniwersalna lub dedykowana (w klamce bagażnika). Do tego może to być kamera cofania AHD, czyli podwyższonej jakości obrazu (AHD 720p).
Zobacz też kamerę cofania uniwersalną albo kamerę dedykowaną
Montaż ekranu do BMW F10 BMW F11
Instalacja nie jest przesadnie skomplikowana. Wystarczy wyjąć fabryczne radio i podpiąć LVDS do nowego ekranu. Drugą wiązką podłączasz się na zasadzie klasycznego "Y" do instalacji BMW. Należy jeszcze podać zasilanie postacyjkowe ACC na odpowiedni przewód i w zasadzie gotowe. Do schowka warto wyprowadzić USB. Jeśli chcesz taki montaż zorganizować w Warszawie, skontaktuj się z nami:
- 22 663 47 58
- info@sklephadron.pl
- Krasińskiego 59, Warszawa
Dane techniczne
- system operacyjny: Linux
- ekran dotykowy 10,25"
- rozdzielczość ekranu: 1920 x 720px
- bezprzewodowe Android Auto i CarPlay
- opcja mirrorlink (AutoLink, AirPlay)
- opcja podłączenia kamery cofania AHD 720p
- procesor dźwięku DSP
- wsparcie dla plików z USB: mp3, wma, aac, ac3, ogg, flag, ape, avi, rmvb, mkv, mov, mp4, wmv, flv
- sterowanie z kierownicy zachowane
- sterowanie z iDrive'a zachowane
- opcje fabryczne zachowane
- USB x 2 (do Android Auto i CarPlay, drugie do pendrive'a)
- Bluetooth 5.0
- język polski w menu
Kompletacja
- radio (ekran) do BMW
- wiązka główna podłączeniowa (RCA: Back Video In, DVR CVBS, przewody: ACC, ACC Out, 360DET, CAM PRW, B+12V, pętla złącz jack - audio in + audio out)
- przewód jack - jack (prosty / kątowy)
- USB x 2 do wyprowadzenia
- instrukcja w języku angielskim
