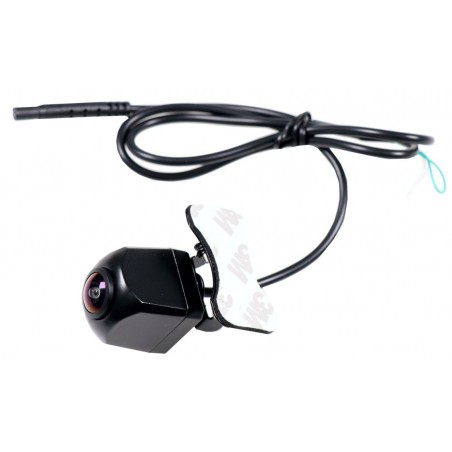

Kamera cofania MT AHD/CVBS podwieszana AHD817

Kamera cofania AHD 1080p o szerokim kącie widzenia

Poszukując kamery cofania o szerokim kącie widzenia najczęściej można się spotkać z zapewnieniem producenta, że kamera ma ten parametr na poziomie 170 stopni. Niestety w ogromnej większości to kłamstwo i łatwo to sprawdzić mając kartkę papieru i znając podstawy geometrii. My przetestowaliśmy tę kamerę cofania i cieszy się on kątem widzenia na poziomie 155 stopni co jest wynikiem znakomitym. dodatkowo jest to kamera AHD a więc podwyższonej rozdzielczości Full HD (1080p) co sprawia, że obraz z niej jest wyraźniejszy w porównaniu do standardowych kamer cofania.

Szeroki kąt widzenia, dobra jakość obrazu, obraz Full HD
Szeroki kąt widzenia kamery cofania można poznać m.in. po wypukłej soczewce kamery. Jednak ostatecznym testem realnego kąta widzenia jest znajomość geometrii. Wystarczy bowiem przybliżać kartkę papieru do kamery i znając wysokość, na której widzi ona całą kartkę, wyliczyć kąt widzenia. W tej kamerze to przetestowaliśmy i realnie ten kąt to aż 155 stopni co jest wynikiem bardzo dobrym (uwaga: ten kąt widzenia występuje tylko przy wykorzystaniu jakości AHD, przy CVBS kąt radykalnie się zmniejsza do ok. 90 stopni). Do tego to jakość AHD więc jest to podwyższona jakość obrazu w stosunku do tradycyjnych kamer cofania. Na końcu najważniejsze czyli rozdzielczość 1920x1080p czyli Full HD.

Sprawdzam kąt widzenia w kamerach AHD

Montaż kamery cofania

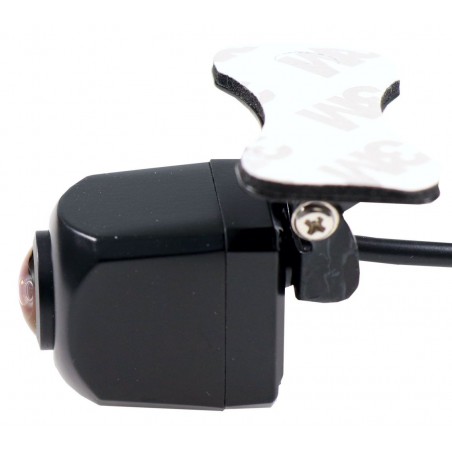

Mechanicznie kamerę cofania montujesz na stopce (dwie śrubki/taśma 3M). Potrzebny jest obszar montażowy o wielkości 22x41mm. Kamerę montujesz najprościej nad tablicą rejestracyjną. Dzięki montażowi na stopce masz też możliwość regulacji perspektywy patrzenia kamery. Zasilanie bierzemy z żarówki cofania (poza autami grupy VAG). Przez długość auta przeprowadzamy przewód RCA aż do radia lub monitora. Przewód RCA (cinch) ma czerwony przewód tzw. remotkę do wyzwalania monitora/radia (zobacz co z nią zrobić).

Monitor/radio do kamery cofania
Zazwyczaj wystarcza dowolny monitor lub radio niefabryczne aby podłączyć kamerę cofania. W tym wypadku musisz się upewnić, że monitor lub radio obsługują rozdzielczość AHD.

Zobacz monitory AHD w naszej ofercie

Linie parkingowe i jakość obrazu
Wyjściowo kamera cofania nakłada statyczne linie parkingowe. Jeśli linie są Ci nie potrzebne przecinasz zieloną zworę przy złączu kamery. Ważne, żeby po przecięciu linii odciąć kamerę od zasilania i podłączyć ją znów. Druga zwora (biała) odpowiada za zmianę jakości obrazu. Raczej nie należy jej przecinać, bo wówczas zmienisz jakość AHD 1080p (bardzo wysoka) na CVBS 720p (niższą) i zmienisz kąt widzenia na 90 stopni.

Dane techniczne

• sensor Sony OV2053
• system obrazu: PAL
• obiektyw szklany
• deklarowany kąt widzenia: 170 stopni
• rzeczywisty kąt widzenia: 155 stopni w AHD
• rozdzielczość CVBS 1280x720p biała zwora nie przecięta
• rozdzielczość AHD 1920x1080p biała zwora przecięta
• podziałka odległości TAK zielona zwora nie przecięta
• podziałka odległości NIE zielona zwora przecięta
• wodoszczelność: IP68
• minimalne oświetlenie: 0,01 lux
• montaż na stopce (opcja regulacji perspektywy)
• materiał wykonania: metal
• zasilanie 12V

Kompletacja

• kamera cofania AHD na stopce
• przewód (redukcja) RCA na zasilanie
• przewód RCA z remotką długość ok. 5m
• instrukcja w języku angielskim
• elementy montażowe
