Moduł Android Auto i CarPlay do Volvo
Poszukujesz sposobu na uruchomienie nawigacji Google Maps w swoim Volvo? Prezentowany interfejs stanowi doskonałą odpowiedź. Rozwiązanie to umożliwia wdrożenie systemów Android Auto oraz CarPlay na fabrycznym jednostce multimedialnej auta. Nawiązanie połączenia smartfona z urządzeniem odbywa się poprzez moduł Bluetooth, co zapewnia sprawną pracę bezprzewodową. Po przeprowadzeniu instalacji wszystkie seryjne funkcjonalności pojazdu pozostają w pełni zachowane.
Moduł Android Auto i CarPlay pasuje do następujących aut:
- Volvo S60 (roczniki 2014 – 2017)
- Volvo V40 (roczniki 2015 – 2019)
- Volvo V60 (roczniki 2014 – 2017)
- Volvo XC60 (roczniki 2015 – 2017)
oraz pokrewne modele.
Uwaga: Wymogiem koniecznym jest obecność fabrycznej nawigacji / systemu Sensus z charakterystycznym symbolem kuli ziemskiej na panelu centralnym (umieszczonym poniżej przycisku „My Car”).

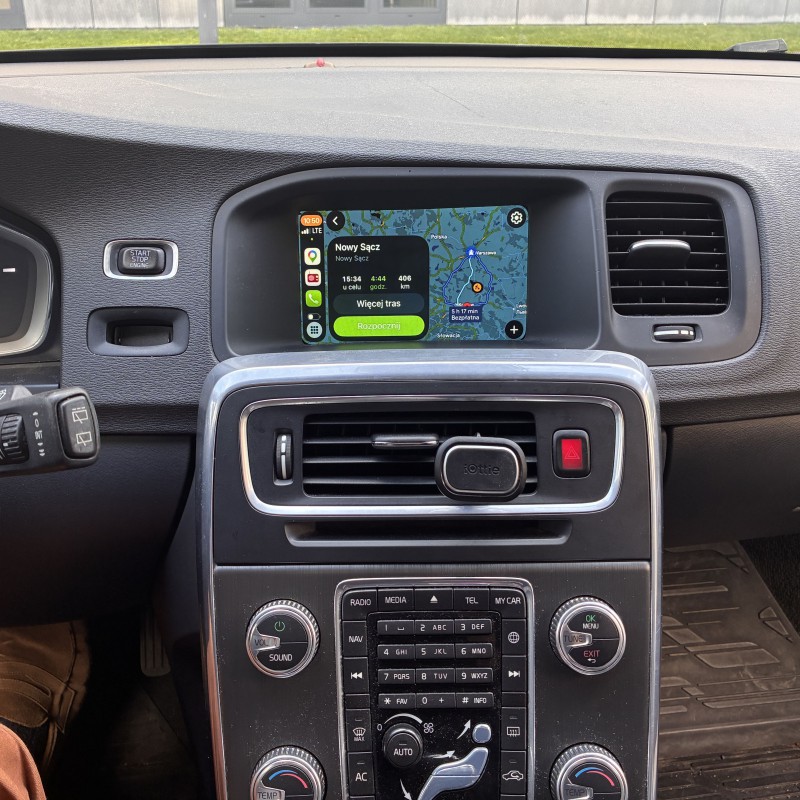

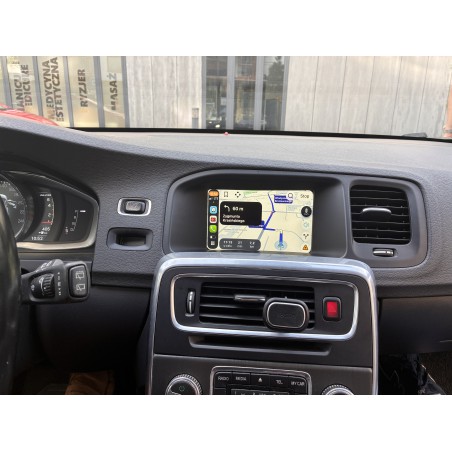

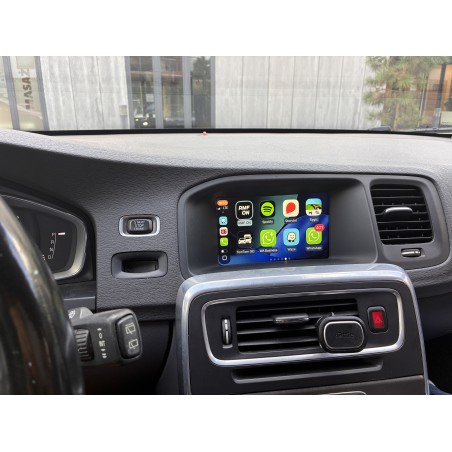

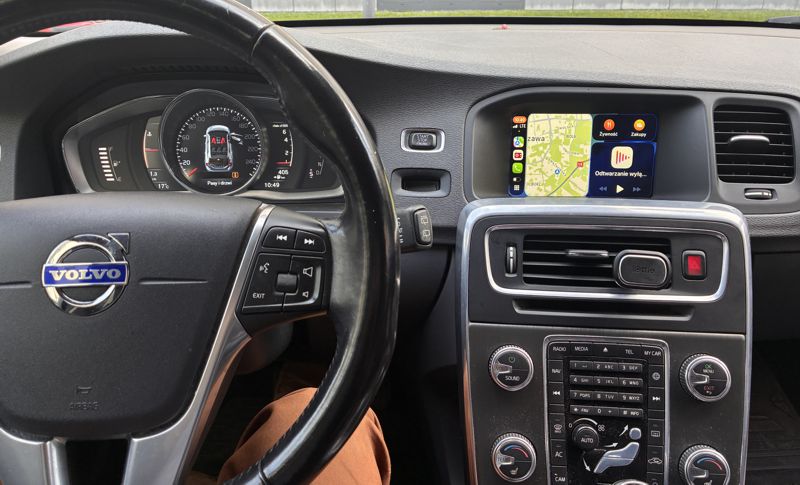

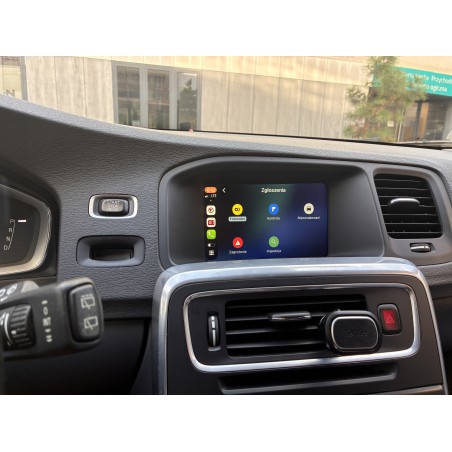

Poniżej Volvo V40 po zainstalowaniu tego modułu (widoczny CarPlay). Na klawiaturze, pod przyciskiem "My Car" ikonka globusa.
Android Auto oraz CarPlay w pojazdach Volvo
Opisywane interfejsy służą do integracji smartfona z fabrycznym zestawem multimedialnym w pojeździe. Android Auto reprezentuje rozwiązanie opracowane przez Google dla urządzeń z systemem Android, natomiast CarPlay to technologia firmy Apple stworzona z myślą o telefonach z oprogramowaniem iOS. Bezprzewodowa obsługa Android Auto wymaga smartfona z systemem Android w wersji 11 lub nowszej, z kolei łączność bezprzewodowa w przypadku CarPlay jest standardem.

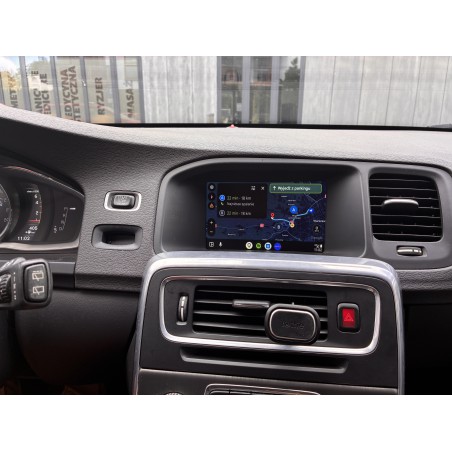

Narzędzia te dają dostęp do nawigacji, takich jak Google Maps (z obsługą poleceń głosowych), Yanosik, AutoMapa czy Waze. Zapewniają także wsparcie dla aplikacji audio (m.in. Spotify, Tidal czy odtwarzacze audiobooków) oraz pozwalają na wygodną obsługę połączeń telefonicznych. Urządzenie wykorzystuje przy tym seryjnie zamontowany w samochodzie mikrofon.
Funkcja Mirror Link w Volvo
Równolegle do środowisk Android Auto i CarPlay, moduł oferuje tryb Mirror Link, który umożliwia bezpośrednie odwzorowanie obrazu z ekranu telefonu na wyświetlaczu w pojeździe (w skali 1:1). Opcja ta sprawdza się np. podczas odtwarzania materiałów wideo z serwisu YouTube (należy pamiętać, że wybrane serwisy, takie jak Netflix, blokują przesyłanie obrazu tą metodą).
Nawigacja po interfejsie odbywa się wówczas bezpośrednio z poziomu urządzenia mobilnego. W przypadku telefonów z systemem Android wymagane może być połączenie przewodowe oraz instalacja aplikacji AutoLink, z kolei urządzenia Apple mogą wymagać użycia funkcji AirPlay. Ze względu na dużą podatność tej technologii na bieżące aktualizacje oprogramowania smartfonów, poprawne działanie funkcji Mirror Link nie jest gwarantowane w każdym przypadku.
Procedura montażu modułu
Instalacja sprzętu wymaga demontażu konsoli środkowej oraz wyjęcia fabrycznego radia. Do jednostki głównej podłącza się dedykowaną wiązkę z zestawu, pamiętając o konieczności przepięcia przewodów światłowodowych oraz przewodu LVDS (typu Y).
Przełączenie widoku na interfejs dodanego modułu następuje po dłuższym przytrzymaniu przycisku „NAV” lub „MEDIA” / "EXIT". Następnie należy sparować telefon przez Bluetooth (przy korzystaniu z systemu CarPlay wymagana jest aktywna usługa Siri).
Przekaz dźwięku do nagłośnienia pojazdu odbywa się poprzez fabryczny BT (zalecane) lub wejście AUX. W przypadku braku takiego gniazda można zastosować dodatkowy adapter USB-jack (posiada on przełącznik trybów pracy i jest widoczny w systemie jako iPod) - zobacz. Bardziej komfortową metodą jest przesłanie sygnału audio przy użyciu fabrycznego modułu Bluetooth w pojeździe.
Obsługa interfejsu odbywa się zazwyczaj przy użyciu pokrętła TUNE bądź przycisków kierunkowych na klawiaturze numerycznej (szczególnie "2" i "8" w Android Auto). W niektórych egzemplarzach (np. Volvo XC70) sterowanie może być realizowane wyłącznie z poziomu kierownicy za pomocą rolki, a aktywacja menu modułu następuje wtedy przyciskiem EXIT.
Rozbudowa o kamerę cofania
Montaż modułu stwarza również możliwość podłączenia opcjonalnej kamery cofania. Urządzenie wyposażono w standardowe gniazdo RCA przeznaczone do odbioru sygnału wideo. W przypadku chęci zastosowania sprawdzonego modelu wpuszczanego rekomendowana jest np. kamera Driveen S. Jeśli pojazd posiada już fabryczną kamerę, obraz z niej będzie wyświetlał się automatycznie po załączeniu biegu wstecznego.
Możemy też taki montaż modułu Android Auto i CarPlay zorganizować w Warszawie:
- 22 663 47 58
- info@sklephadron.pl
- Krasińskiego 59, Warszawa

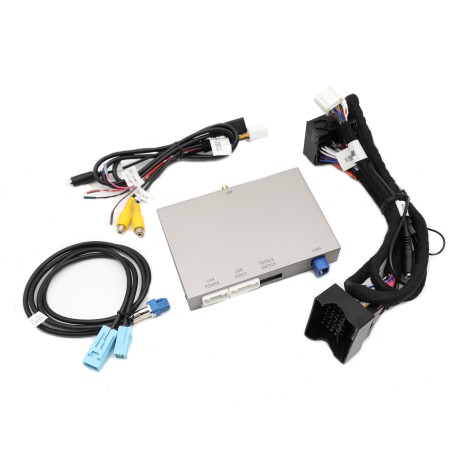

Kompletacja
- moduł Android Auto i CarPlay do Volvo
- główna wiązka podłączeniowa (jack: MIC Out, AUX)
- wiązka LVDS
- wiązka funkcyjna (RCA: CVBS x 2, jack: MIC IN, przewody: 12V Out, Camera 12V, BACK, GND)
- antena antena WiFi
- instrukcja
