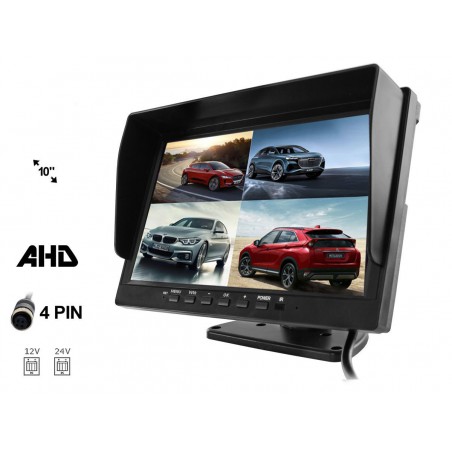

Monitor 10" Multiplekser AHD AHM6144 12/24V

Monitor 10" z opcją rejestratora obsługujący do czterech kamer AHD

Monitor do dużych maszyn np. kombajnu czy maszyn rolniczych. Duży ekran (10 cali) wraz z obsługą do czterech kamer i podzielony ekran (quad), to główne cechy tego monitora. Dodatkowo monitor ten może także rejestrować obraz z podłączonych do niego kamer. W najprostszej postaci dobierasz jedną kamerę i montujesz ją jako kamerę cofania. Przy wrzucaniu biegu wstecznego obraz automatycznie przełącza się na kamerę cofania.

Monitor do kamer AHD
Kamery zazwyczaj pracują w klasycznej jakości CVBS. Tu mamy możliwość obsługi kamer podwyższonej jakości, czyli AHD. Przy tak dużym ekranie ta różnica w jakości jest zauważalna i warto zainwestować w ten typ kamer. Takich kamer możesz podłączyć do monitora aż cztery (ze złączem 4 pin). Przy podłączaniu możesz też zarządzać wyzwalaniem tych kamer przez podawanie napięcia na odpowiednie przewody (np. CH2-Trig). Dzięki temu sygnał cofania przełączy obraz na kamerę cofania a np. zasilanie z kierunkowskazów wyzwoli obraz z kamery lewej czy prawej.

Zobacz kamery AHD, które możesz podłączyć do tego monitora oraz dobierz do tego zestawu przewód 4 pin

Monitor z podzielonym ekranem - multiplekser
Przy podłączonych kilku kamerach możesz uzyskać obraz z każdej z nich dzięki opcji podzielonego ekranu. Ekran można dzielić na 2, na 4 lub w kombinacjach np. 1 z lewej a 2 z prawej. Znacznie ułatwia to w zorientowaniu się w sytuacji wokół pojazdu gdyż np. kamerę z przodu masz na górze ekranu, kamery boczne z odpowiednich stron z boku a tylną u dołu ekranu. Widok z poszczególnych kamer może być wywołany przez podanie zasilania na odpowiedni przewód (np. z lampy cofania) lub można uzyskać podgląd ręcznie za pomocą przycisków. Przyciskami można też zmieniać układ wyświetlania kamer.

Monitor - rejestrator do maszyn
Dodatkową opcją jest możliwość rejestracji obrazu z kamer. Materiał zostanie zapisany na karcie mSD jaką umieszczasz w monitorze. Urządzenie obsługuje karty pamięci do 256GB.

Zobacz też karty

Montaż i podłączenie
Monitor stawiasz na kokpicie. W zestawie jest stopka montażowa. Monitor należy zasilić w sposób stały (żółty przewód B+) oraz postacyjkowo (czerwony przewód - ACC). Zasilanie 12/24V. Do monitora podłączasz za pomocą złącza 4 pin kamerę lub kamery. Na poszczególne przewody można podać także zasilanie wyzwalające obraz. Całość obsługujesz za pomocą przycisków u dołu ekranu albo za pomocą pilota z zestawu.

Dane techniczne:
- wyświetlacz LCD 10 cali IPS QUAD
- opcja podziału ekranu na 4 części
- rozdzielczość HD 1024x600px
- obsługa do 4 kamer AHD
- współpraca tylko z kamerami AHD (720/108 - opcja zmiany w ustawieniach)
- podłączenie 4 pin (zasilanie + wideo)
- funkcja rejestratora
- obsługa kart do 256 GB
- opcja nagrywania w pętli (1-3min)
- opcja nagrywania audio
- opcja obrotu (mirror) dla każdej kamery (w menu: channel set)
- funkcja parking (zmiana: od wyłączenia do 24h)
- opcja ustawiania linii parkingowych statycznych (menu: setting guideline)
- wymiary: 253x164x30mm (grubość osłony słonecznej 39mm)
- monitor do działania wymaga dwóch plusów (B, ACC)
- wbudowany głośnik
- przewody wyzwalania: zielony (kamera cofania), brązowy (kamera prawa), niebieski (kamera lewa)
- monitor wzbudza się 7 sek po podaniu zasilania
- brak języka polskiego w menu
- zasilanie 12/24V

Kompletacja :
- monitor 10 cali do maszyn z przewodem ok. 3m

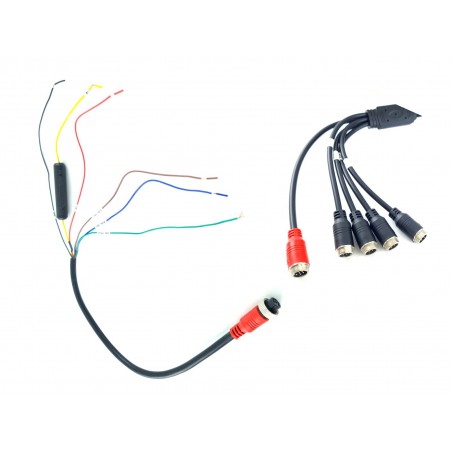

- wiązka przewód
- elementy montażowe
- instrukcja
