Monitor do maszyn i kombajnów 9" AHD z opcją dzielenia ekranu
To rozwiązanie przeznaczone jest głównie dla kombajnów, maszyn rolniczych i innych większych pojazdów. Pozwala podłączyć cztery kamery o podwyższonej jakości AHD, gdzie jedna z nich może być kamerą cofania automatycznie wyzwalaną po wrzuceniu wstecznego. Monitor ma także opcję podzielonego ekranu tak, abyś mógł mieć widok z obu kamer jednocześnie. Jako wisienka na torcie jest opcja nagrywania materiału z kamer na karcie pamięci.

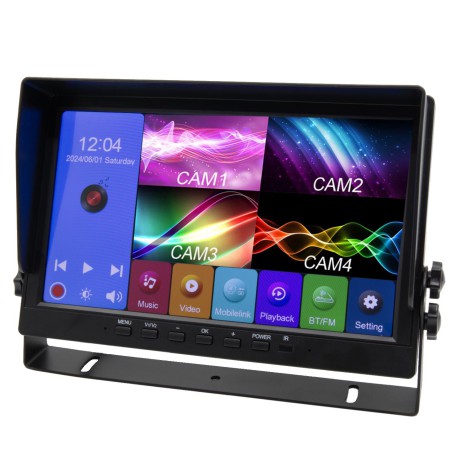

Monitor 9" do kamer AHD
AHD to podwyższona jakość obrazu, zatem możesz liczyć na obraz wyraźniejszy i z większą ilością szczegół, co docenisz na dużym ekranie 9". W tym monitorze może podpiąć max 4 kamery i zarządzać widokiem z przycisków na monitorze lub za pomocą pilota. Oczywiście jeśli jedna z kamera ma być kamerą cofania, to należy ją podłączyć do drugiego kanału (CH2) i wyzwolić sygnałem np. z żarówki cofania (podane na przewód "CH2 TRIG". Obraz może być podzielony: wyjściowo na 4 pola. Można też wywoływać ręcznie każdą kamerę (przyciskiem V1/V2).
Przykładowe rozwiązanie dla 2 kamer w maszynie rolniczej (dwie pozostałe kamery mogą być bocznymi)
Dobrać tu możesz kamery AHD 4pin oraz dodatkowo doposażyć się w przewód 4 pin
Monitor z rejestratorem
W monitorze jest też slot na kartę mSD, na którą możesz nagrywać materiał z obu kamer. Maksymalna pojemność karty pamięci do tego monitora/rejestratora to 256GB.

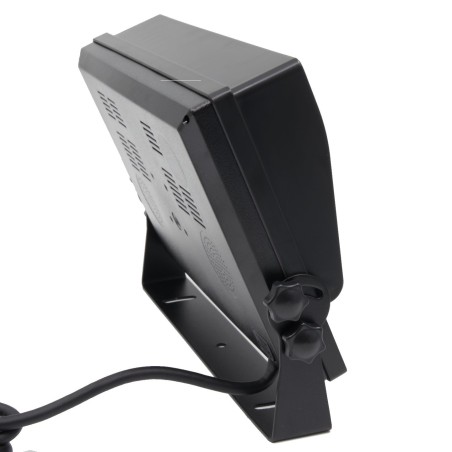

Podłączenie i montaż monitora 9"

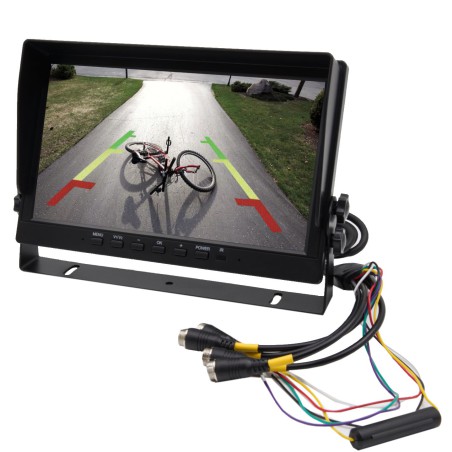

Monitor najprościej przytwierdzić do kokpitu. Kamery podłączasz pod złącza 4 pin. Elektrycznie rzecz też jest prosta bowiem masz 4 przewody: zasilanie stałe (B+), postacyjkowe (ACC), masa (GND) oraz przewody do wyzwalania poszczególnych kamer (np. na "CH2" podajesz sygnał cofania). Zasilanie monitora to 12/24V.
Dane techniczne
- wyświetlacz TFT 9 cali
- matryca LCD IPS Sharp
- opcja podziału ekranu na 4 części (możliwa też opcja np. podziału na dwie)
- rozdzielczość HD 1024x600px
- obsługa do 4 kamer AHD
- współpraca tylko z kamerami AHD (720/1080 - opcja zmiany w ustawieniach)
- podłączenie 4 pin (zasilanie + wideo)
- funkcja rejestratora
- obsługa kart do 256 GB
- opcja nagrywania w pętli (1-3min)
- opcja obrotu (mirror) dla każdej kamery (w menu: Channel Set)
- funkcja parking (zmiana: od wyłączenia do 10h)
- opcja ustawiania linii parkingowych statycznych (menu: Setting Guideline)
- wymiary: 230x148x40mm (grubość osłony słonecznej 55mm)
- monitor do działania wymaga dwóch plusów (B, ACC)
- wbudowany głośnik
- monitor wzbudza się 12 sek. po podaniu zasilania ACC
- brak języka polskiego w menu
- zasilanie 12/24V
Kompletacja
- monitor samochodowy 9" z wiązką przewodów ok. 1,5m
- podstawa i elementy montażowe
- pilot
- brak kamer w zestawie
