Podwyższona rozdzielczość (AHD 720p) kąt ok. 130. Kamera może pracować na przodzie lub tyle jako kamera cofania. Kamera z regulowanym obiektywem. Model FA899.
Bezpieczeństwo transakcji, zobacz: Politykę prywatności
Dostawy produktów, zobacz: Cennik dostaw
Zwroty przesyłek, zobacz: Politykę zwrotów
Informacje dotyczące bezpieczeństwa i zgodności
Oznakowanie CE wskazuje, że dany wyrób został zbadany przez producenta i uznany za spełniający wymogi UE dotyczące zdrowia, bezpieczeństwa i ochrony środowiska. Oznakowanie jest wymagane w przypadku produktów wytwarzanych w dowolnym miejscu na świecie i wprowadzanych do obrotu w UE.
Symbol wskazuje, że produktu nie wolno wyrzucić jako niesortowane odpady. Taki produkt musi trafić do oddzielnego punktu zbiórki, gdzie zostanie poddany procesom odzysku i recyklingu. Etykieta WEEE musi być umieszczona na każdym urządzeniu elektrycznym i elektronicznym wprowadzonym do obrotu w UE.
Prezentowaną kamerę możesz umieścić z przodu auta jak i klasycznie, z tyłu jako kamerę cofania. Jest to kamera o podwyższonej jakości obrazu, czyli AHD 720p. Kamera ma też regulowany obiektyw. Będzie więc dobrym rozwiązaniem jeśli masz niefabryczne radio obsługujące kamery AHD, z dużym ekranem. Takie połączenie pozwoli na optymalne wykorzystanie jakości AHD prezentowanej kamery. Alternatywnie możesz wykorzystać monitor obsługujący kamery AHD. Po przełączeniu w tryb CVBS, kamerę możesz podłączyć do zwykłego monitora nie posiadającego trybu AHD
Przełączanie pomiędzy AHD 720p a CVBS
Standardowo, kamera cofania pracuje w trybie AHD 720p. Po przecięciu pomarańczowej pętli kamera będzie pracować w trybie CVBS. Uwaga, przecinanie lub ponowne złączanie pętli wykonuj na wyłączonym zasilaniu
Kamera AHD / CVBS
AHD to podwyższona jakość obrazu w stosunku do standardu CVBS. Chodzi nie tylko o rozdzielczość ale przede wszystkim o szczegółowość obrazu. Prezentowana kamera może pracować w obu standardach (odpowiada za to pomarańczowa zwora -> zwora zwarta = AHD). Zaleca się jednak korzystanie z wyższej jakości AHD aby wykorzystać najlepszą jakość obrazu.

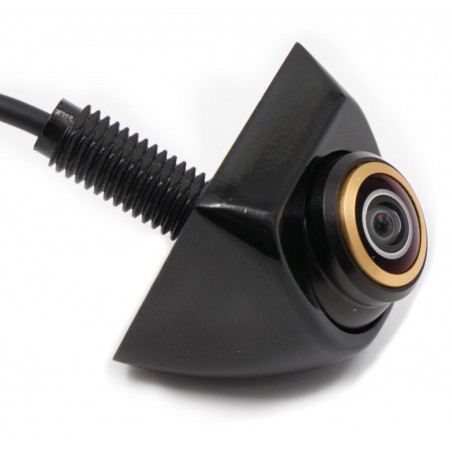

Kamera z regulowanym obiektywem
Większość kamera ma stały obiektyw. Tu producent poszedł inną drogą kamera wewnątrz obudowy jest na kulowym mocowaniu co pozwala ją regulować tak, aby dostosować perspektywę patrzenia do własnych potrzeb. Regulacji dokonujesz przy użyciu klucza imbusowego, który jest w zestawie.
Kamera parkowania z szerokim kątem widzenia
Zazwyczaj producenci piszą na pudełkach, że kąt widzenia kamery wynosi 170 stopni. I zazwyczaj jest i nie jest to prawda jednocześnie (więcej o tym pisaliśmy tu). My staramy się mierzyć rzeczywiste kąty widzenia i przy całej ułomności naszych metod, ta kamera ma nieco ponad 130 stopni kąta widzenia, co jest dobrym wynikiem ponieważ zazwyczaj takie kamery mają ok. 100 - 120 stopni.
Montaż kamery parkowania
Urządzenie można montować z przodu lub z tyłu auta (odpowiada za to biała zwora -> zwora zwarta = kamera cofania). Najbardziej powszechnym sposobem montażu będzie montaż jako kamera cofania (na tył auta). W tym przypadku nawiercasz otwór w gzymsie nad tablicą rejestracyjną i wkręcasz w to miejsce kamerę cofania (konieczne pole montażowe - 32,5x31,5mm). Można też spróbować zawiesić kamerę na płaskiej powierzchni np. drzwi i obrócić obiektyw tak, aby patrzył w dół.
Zasilanie bierzesz najczęściej z żarówki cofania. Przez długość auta przeciągasz przewód RCA z żółtą remotką. Remotka ta może służyć do wyzwalania radia (zobacz). Należy pamiętać, że nie każde radio obsługuje kamery AHD. W tej chwili żadne radio markowe nie obsługuje takich kamer. Robią to np. radia marki GMS.
Zobacz też monitory do kamer AHD
Linie parkingowe w kamerze

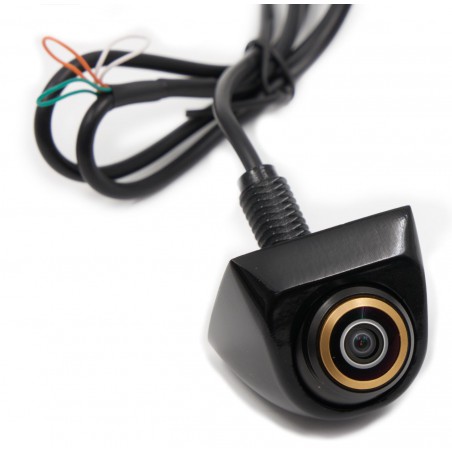

Trzecia zwora (zielona) odpowiada za linie parkingowe. Wyjściowo (zwora zwarta), statyczne linie parkingowe są nakładane na obraz z kamery. Można to jednak zmienić przecinając zworę i chwilowo odcinając zasilanie.

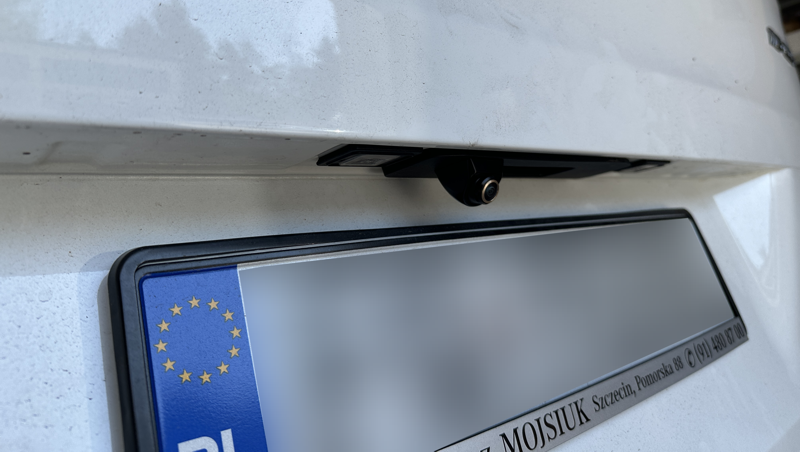

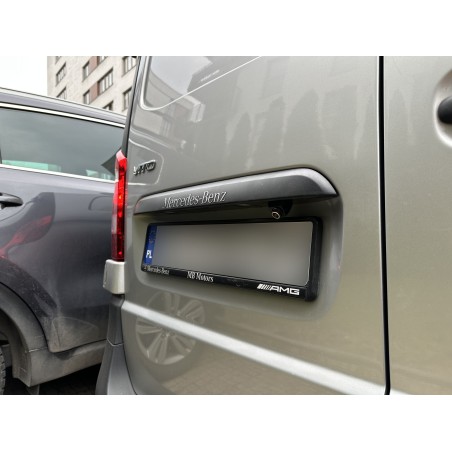

Poniżej ta kamera cofania zamontowana w Mercedesie Vito
Dane techniczne:
- sensor CCD AHD
- system obrazu PAL
- obiektyw szklany
- obiektyw na kulowym mocowaniu z możliwością regulacji
- deklarowany przez producenta kąt widzenia: 170 stopni
- rzeczywisty kąt widzenia AHD: ok. 130 stopni
- rozdzielczość CVBS 1280x720p pomarańczowa zwora przecięta + zmniejszenie kąta widzenia
- rozdzielczość AHD 1280x720p pomarańczowa zwora nie przecięta
- podziałka odległości TAK zielona zwora nie przecięta
- podziałka odległości NIE zielona zwora przecięta
- funkcja mirror (tył) biała zwora nie przecięta
- szczelność: IP68
- minimalne oświetlenie: 0,01 lux
- wymiary podstawy: 32,5x31,5mm
- materiał wykonania: metal
- zasilanie 12 / 24V
Kompletacja
kamera parkowania AHD
złącze 4 pin na RCA i zasilanie
przewód RCA z remotką ok. 5m
klucz imbusowy, nakładka
instrukcja

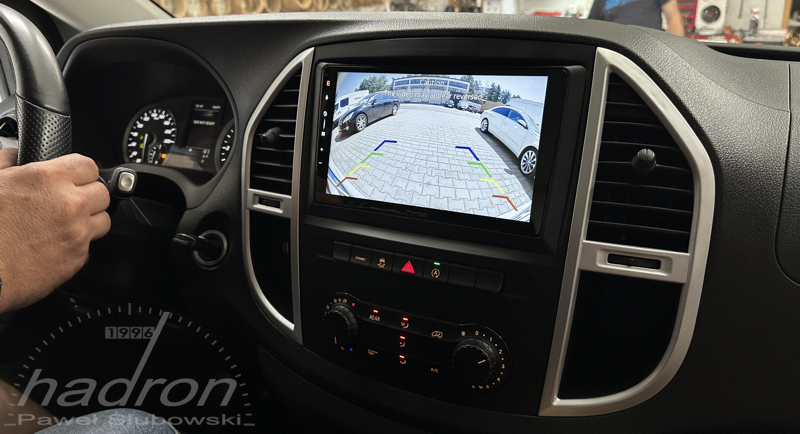

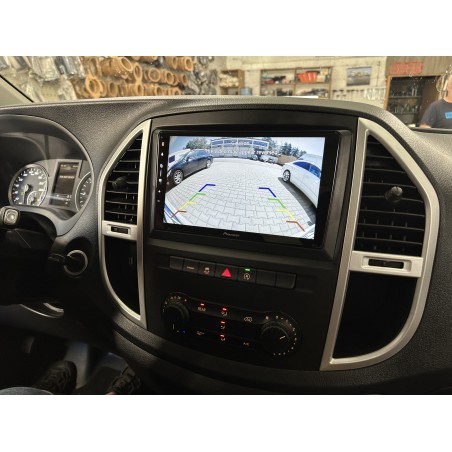

Poniżej widok z tej kamery cofania na ekranie radia Pioneer PF97BT w Mercedes Vito
