Wiązka AV do Toyota Touch

Wiązka Audio Wideo do radia Toyota Touch.

Możliwość podłączenia dodatkowego źródła sygnału audio wideo, do samochodowego radia z wyświetlaczem LED jest bardzo praktyczna. Możesz wtedy rozbudować swoje samochodowe centrum rozrywki o tuner DVB-T, TV-Game, czy miraBOX-a (urządzenie do przesyłania po WiFi sygnału audio wideo np. z telefonu komórkowego). Sporo możliwości, o ile Twój samochód, a właściwie Twój samochodowy radioodbiornik, ma takie wejście. Wiązka, którą tu oferujemy, rozszerza możliwości fabrycznego radia Toyota Touch z wyświetlaczem, z nawigacją (lub bez) o analogowe wejście RCA (audio/video) i daje Ci możliwości, których przyoszczędził Ci producent.

Kompatybilność wiązki z autami Toyota
Wiązka AV pozwoli Ci wprowadzić sygnał do następujących modeli samochodów:

• Toyota Alphard 2015 -2017
• Toyota Auris 2014 ->
• Toyota Avensis 2014 ->
• Toyota Camry 2014 - 2017
• Toyota C-HR 2016 - 2020
• Toyota Corolla 2013 - 2019
• Toyota Corolla Sedan 2013 ->
• Toyota GT86 2016 ->
• Toyota  Highlander 2013 ->
• Toyota Hilux 2013 ->
• Toyota Land Cruiser 150 2013 ->
• Toyota Mirai 2016 - 2019
• Toyota Prius+ 2014 - 2019
• Toyota RAV4 2014 - 2019
• Toyota Verso 2014 ->
• Toyota Verso S 2013 ->
• Toyota Yaris 2014 ->

powyższe modele z wyświetlaczem Toyota Touch 2, Touch 2 with Go, Touch with Go Plus (auta z rynku europejskiego) z 28 pinowym gniazdem podłączeniowym.

• Toyota 4Runner 2014 - 2020
• Toyota Avalon 2014 - 2019
• Toyota Camry 2014 - 2018
• Toyota Corolla 2013 - 2020
• Toyota Fortuner 2015 ->
• Toyota C-HR 2016 - 2019
• Toyota Highlander 2013 - 2020
• Toyota Mirai 2016 - 2019
• Toyota Prius C 2014 ->
• Toyota Prius V 2014 ->
• Toyota RAV4 2014 - 2019
• Toyota Sequoia 2014 - 2020
• Toyota Sienna 2014 - 2018
• Toyota Tacoma 2014 - 2020
• Toyota Tundra 2014 - 2020
• Toyota Venza 2014 - 2016

powyższe modele z wyświetlaczem Entune 2.0, Entune 2.0, Entune 2.0 Audio Plus, Entune 2.0 Premium (auta z rynku USA, Kanada) z 28 pinowym gniazdem podłączeniowym

• Toyota Aurion AT-X 2014 - 2017
• Toyota Aurion Sportivo 2014 - 2017
• Toyota Arion Presara 2014 - 2017
• Toyota Camry Atara S 2014 - 2018
• Toyota Camry Atara SL 2014 - 2018
• Toyota Camry Atara SX 2014 - 2018
• Toyota C-HR 2016 - 2018
• Toyota C-HR Koba 2016 - 2018
• Toyota Corolla Hatch Ascent Sport 2014 - 2019
• Toyota Hatch Hybrid 2014 - 2019
• Toyota Hatch SX 2014 - 2019
• Toyota Hatch ZR 2014 - 2019
• Toyota Corolla Sedan Ascent 2013 ->
• Toyota Corolla Sedan SX 2013 ->
• Toyota Corolla Sedan ZR 2013 ->
• Toyota Fortuner Crusade 2015 ->
• Toyota Fortuner GX 2015 ->
• Toyota Fortuner GXL 2015 ->
• Toyota GT86 2016 ->
• Toyota GTS86 2016 ->
• Toyota Hilux SR 2013 ->
• Toyota Hilux SR5 2013 ->
• Toyota Hilux Rogue 2013 ->
• Toyota Hilux Rugger 2013 ->
• Toyota Hilux Rugger X 2013 ->
• Toyota Kluger Grande 2013 ->
• Toyota Kluger GX 2014 ->
• Toyota Kluger GXL 2014 ->
• Toyota Prado Kakadu 2013 ->
• Toyota Prado GX 2013 ->
• Toyota GXL 2013 ->
• Toyota Prado VX 2013 ->
• Toyota Prius 2014 - 2019
• Toyota Prius i-tech 2014 -2019
• Toyota Prius C 2014 - 2019
• Toyota C i-tech 2014 - 2019
• Toyota Prius V 2014 - 2019
• Toyota Prius V i-tech 2014 - 2019
• Toyota RAV4 Cruiser 2014 - 2019
• Toyota RAV4 GX 2014 - 2019
• Toyota RAV4 GXL 2014 - 2019
• Toyota Yaris SX 2014 ->
• Toyota Yaris ZR 2014 ->

modele z wyświetlaczem Link (auta z Australii i Nowej Zelandii), z gniazdem 28 pin

Uwaga: obsługiwane źródła mogą być w systemie PAL lub NTSC. Prezentowana wiązka nie jest zgodna z wyświetlaczem Entune 3.0.

UWAGA:
1. jeśli Twoje radio nie pozwala Ci odtwarzać wideo podczas jazdy, należy rozłączyć zielony przewód oznaczony jako SPD
2. przy podłączeniu modułu Android Auto/CarPlay należy zmienić w ustawieniach system obrazu na NTSC (nacisnąć ekran, prawy dolny róg) + rozszerzenie obrazu na cały ekran w opcjach radia
3. do połączenia z modułem Android Auto/CarPlay, możesz potrzebować trzech beczek (do połączenia wideo i audio)

Zobacz jak za pomocą tej przejściówki podłączyliśmy moduł Mira Box (czyli przerzucanie obrazu z telefonu na radio samochodowe).

Zastosowanie wiązki AV w Toyocie

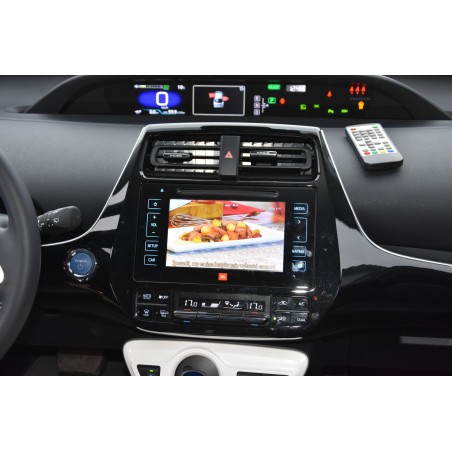

Jeżeli wystarczają Ci fabryczne opcje Twojego radia Toyota Touch, to ta wiązka AV nie jest dla Ciebie. Wiązkę dedykujemy wszystkim tym, którzy chcą rozszerzyć funkcjonalność swojego radia o analogowe wejście obrazu i dźwięku. Dzięki tej wiązce uzyskasz możliwość podłączenia dodatkowego źródła sygnału multimedialnego np. z tunera DVB-T lub popularnych ostatnio modułów miraBOX. Po zastosowaniu wiązki na ekranie menu po A/V.

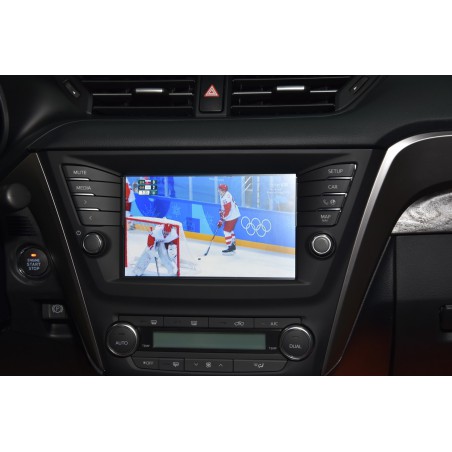

Oglądanie telewizji podczas jazdy?
Przy podłączeniu tej wiązki do radia w Toyocie i podaniu sygnału wideo, jest możliwość oglądania wideo podczas jazdy. Należy oczywiście ustawić też parametry obrazu w radiu (np. 4:3 czy 16:9). Pokazaliśmy to przy montażu modułu Android Auto do Toyoty.

Montaż wiązki Audio Video w autach Toyota
Montaż sprowadza się do wysunięcia radia i wpięcia wiązki między radio a oryginalną instalację elektryczną pojazdu. Z wiązki wychodzą standardowe wtyki cinch (RCA) do analogowego podpięcia sygnału Audio Wideo. Jak widać poniżej montaż nie jest skomplikowany, ale jeżeli nie masz doświadczenia w takich pracach, sugerujemy zlecić to profesjonalnemu instalatorowi.

Masz auto marki Toyota z radiem Toyota Touch i chcesz oglądać telewizję w samochodzie. Przyda Ci się ta wiązka i tuner DVBT (jeśli chcesz oglądać w samochodzie telewizję), lub MiraBox (jeśli chcesz przerzucać na radio obraz i dźwięk z telefonu).

Dane techniczne

• możliwość podłączenia źródła sygnału przez RCA (złącza żeńskie)
• wejścia sygnału wideo (V IN), dźwięku (L IN, R IN)

Dzięki tej przejściówce (+ moduł Android Auto) można np. uzyskać mapy Googla w Toyocie (tu akurat Toyota Corolla)
