Moduł RP5-RN-101 to interfejs CAN dedykowany do wymiany fabrycznego radia na niefabryczną stację multimedialną w wybranych modelach Renault, Dacia i Łada z lat 2010–2021. Po podłączeniu zachowuje sterowanie radiem z przycisków na kierownicy — komunikacja odbywa się cyfrowo przez złącze 8-pin, co oznacza, że radio musi posiadać wejście 8-pin i obsługiwać ten typ interfejsu. Wedle deklaracji producenta moduł wystawia ponadto sygnały wyjściowe dla hamulca ręcznego, zapłonu (ACC), podświetlenia (ILL) oraz biegu wstecznego.
Bezpieczeństwo transakcji, zobacz: Politykę prywatności
Dostawy produktów, zobacz: Cennik dostaw
Zwroty przesyłek, zobacz: Politykę zwrotów
Informacje dotyczące bezpieczeństwa i zgodności
Oznakowanie CE wskazuje, że dany wyrób został zbadany przez producenta i uznany za spełniający wymogi UE dotyczące zdrowia, bezpieczeństwa i ochrony środowiska. Oznakowanie jest wymagane w przypadku produktów wytwarzanych w dowolnym miejscu na świecie i wprowadzanych do obrotu w UE.
Symbol wskazuje, że produktu nie wolno wyrzucić jako niesortowane odpady. Taki produkt musi trafić do oddzielnego punktu zbiórki, gdzie zostanie poddany procesom odzysku i recyklingu. Etykieta WEEE musi być umieszczona na każdym urządzeniu elektrycznym i elektronicznym wprowadzonym do obrotu w UE.

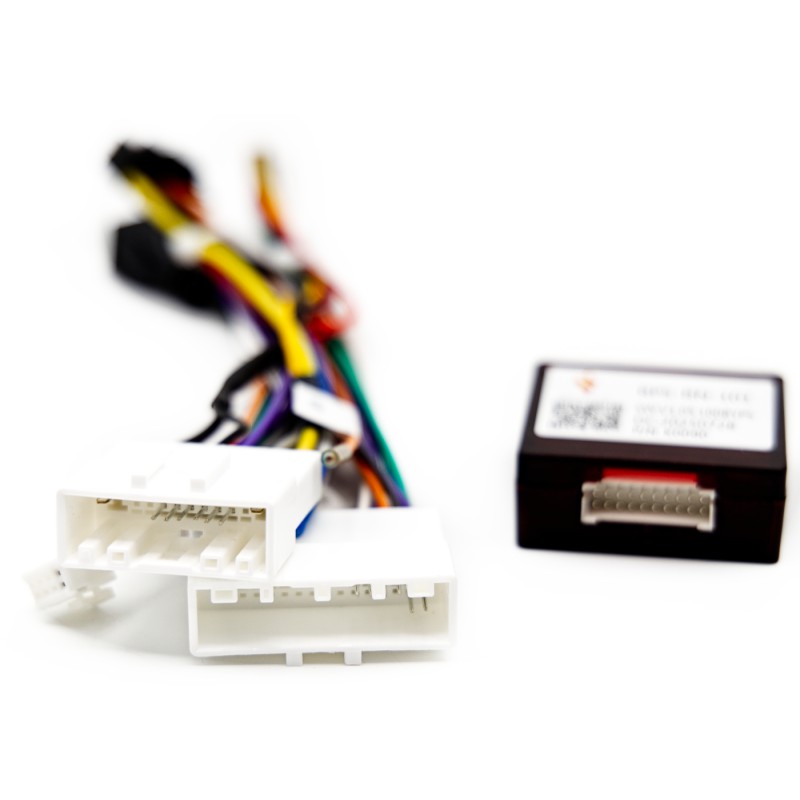

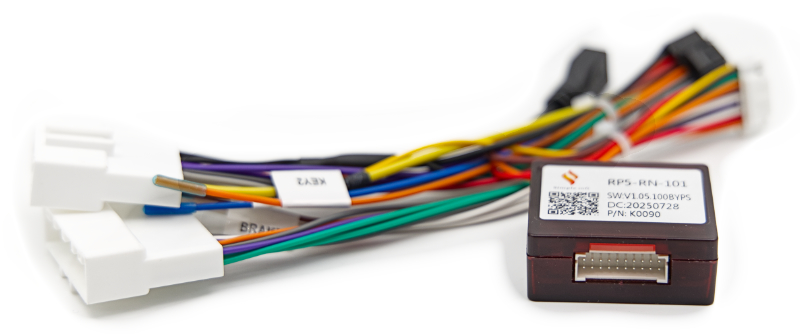

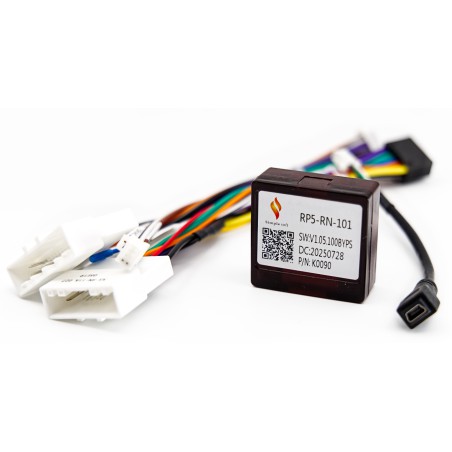

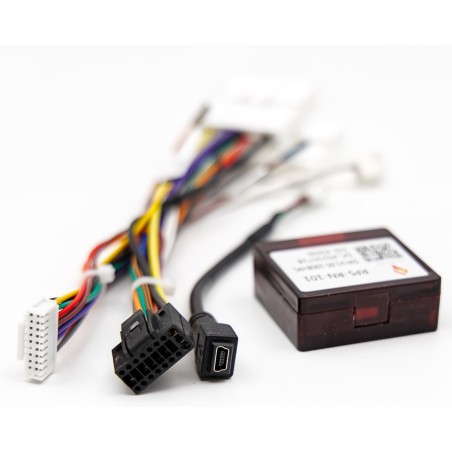

Moduł RP5-RN-101 producenta Simple Soft to interfejs magistrali CAN przeznaczony do instalacji w wybranych pojazdach Renault, Dacia i Łada wyposażonych w magistralę CAN w wersji wysokiej (CAN High). Magistrala CAN to cyfrowa szyna danych, którą auto komunikuje się z radiem — moduł odczytuje z niej polecenia z przycisków na kierownicy i przekazuje je do dokładanej stacji multimedialnej za pośrednictwem złącza 8-pin. Jeśli wymieniasz fabryczne radio na niefabryczną stację z Androidem lub inną dokładaną jednostkę, ten interfejs pozwala zachować działanie przycisków na kierownicy bez konieczności rezygnowania z nowego sprzętu.
Ważne: moduł komunikuje się z radiem cyfrowo przez złącze 8-pin. Nowe radio musi posiadać wejście 8-pin i obsługiwać ten typ interfejsu — dotyczy to przede wszystkim stacji multimedialnych z Androidem przeznaczonych do pojazdów Renault/Dacia. Przed zakupem sprawdź specyfikację swojego radia. Jeśli szukasz odpowiedniej stacji multimedialnej, zajrzyj do naszej kategorii stacji multimedialnych.
Poniższa lista pochodzi od producenta modułu (wedle deklaracji producenta). Przed zakupem upewnij się, że Twój pojazd ma magistralę CAN w wersji wysokiej — szczegóły w dokumentacji serwisowej auta lub u sprzedawcy.
| Marka | Model | Roczniki |
|---|---|---|
| Renault | Arkana | 2019–2020 |
| Renault | Captur | 2015–2020 |
| Renault | Clio 4 | 2017–2019 |
| Renault | Fluence | 2010–2017 |
| Renault | Kangoo | 2019–2020 |
| Renault | Kaptur | 2016–2020 |
| Renault | Kiger | 2021 i nowsze |
| Renault | Kwid | 2017–2020 |
| Renault | Koleos | 2011–2016 |
| Renault | Master | 2019–2020 |
| Renault | Megane 3 | 2010–2016 |
| Renault | Symbol | 2017–2020 |
| Renault | Trafic 3 | 2019–2020 |
| Renault | Triber | 2020 i nowsze |
| Dacia | Dokker | 2017–2020 |
| Dacia | Duster | 2016–2019 |
| Dacia | Lodgy | 2017–2020 |
| Dacia | Logan | 2017–2020 |
| Dacia | Logan Stepway | 2017–2020 |
| Dacia | Sandero | 2017–2020 |
| Dacia | Sandero Stepway | 2017–2020 |
| Łada | Vesta | 2018–2020 |
| Łada | XRAY | 2018–2020 |
Montaż wymaga ingerencji w fabryczną instalację elektryczną pojazdu — nie jest to operacja plug & play. Potrzebne jest doświadczenie z instalacją elektryczną pojazdu lub przynajmniej zamiłowanie do majsterkowania połączone z chęcią drążenia tematu. Przed przystąpieniem do pracy warto zapoznać się ze schematem fabrycznej wiązki radia dla konkretnego modelu i rocznika auta — schematy są zazwyczaj dostępne na forach poświęconych danemu modelowi. Jeśli nie masz pewności co do któregokolwiek etapu instalacji, skonsultuj się z wykwalifikowanym instalatorem car audio lub elektrykiem samochodowym.
Zwróć uwagę: moduł RP5-RN-101 jest przeznaczony dla aut z magistralą CAN w wersji wysokiej — nie każdy egzemplarz z listy obsługiwanych modeli musi ją mieć (zależy od wersji wyposażenia i rynku). Zweryfikuj to przed zakupem.
Tylko jeśli Twoja stacja multimedialna posiada wejście 8-pin i obsługuje cyfrowy interfejs CAN przez to złącze. Dotyczy to przede wszystkim stacji dedykowanych do Renault i Dacji. Sprawdź specyfikację radia przed zakupem — informacja o wejściu 8-pin powinna być podana przez producenta stacji. Jeśli Twoje radio ma inne wejście sterowania z kierownicy (np. jack 3,5 mm lub wejście SWC), ten moduł nie będzie kompatybilny.
To zależy od kombinacji modelu auta, wersji wyposażenia i możliwości nowego radia. Moduł RP5-RN-101 tłumaczy sygnały z magistrali CAN, co daje nowej stacji dostęp do danych pojazdu — jednak to, czy radio wyświetli np. komunikaty komputera pokładowego, zależy od możliwości oprogramowania samej stacji. Warto to sprawdzić w dokumentacji wybranej stacji multimedialnej.
W Renault i Dacji z magistralą CAN sygnał czujników parkowania jest zintegrowany z fabrycznym radiem. Moduł wystawia sygnał wyjściowy dla biegu wstecznego, który ułatwia podłączenie kamery cofania, jednak poprawność działania dźwiękowej sygnalizacji czujników parkowania przez nowe radio zależy od możliwości samej stacji multimedialnej i konfiguracji instalacji. Nie gwarantuj sobie pełnej funkcjonalności bez wcześniejszej weryfikacji z konkretnym modelem radia.
Sam moduł RP5-RN-101 po prawidłowym podłączeniu działa automatycznie — tłumaczy sygnały CAN bez dodatkowego programowania po stronie modułu. Natomiast w ustawieniach nowego radia (stacji z Androidem) może być konieczne wejście w menu sterowania z kierownicy i przeprowadzenie procesu uczenia się przycisków (tzw. SWC Learning), aby radio skojarzyło poszczególne przyciski z kierownicy z odpowiednimi funkcjami. Procedura jest opisana w instrukcji stacji multimedialnej.
