Volkswagen Crafter MAN TGE dedykowany zestaw cofania. Monitor o przekątnej 7 cali i kamera cofania przesyłająca obraz w podwyższonej jakości AHD 720. Kamera posiada regulacje kąta widzenia dzięki czemu możliwy jest widok haka czy linii zderzaka.
Bezpieczeństwo transakcji, zobacz: Politykę prywatności
Dostawy produktów, zobacz: Cennik dostaw
Zwroty przesyłek, zobacz: Politykę zwrotów
Informacje dotyczące bezpieczeństwa i zgodności
Oznakowanie CE wskazuje, że dany wyrób został zbadany przez producenta i uznany za spełniający wymogi UE dotyczące zdrowia, bezpieczeństwa i ochrony środowiska. Oznakowanie jest wymagane w przypadku produktów wytwarzanych w dowolnym miejscu na świecie i wprowadzanych do obrotu w UE.
Symbol wskazuje, że produktu nie wolno wyrzucić jako niesortowane odpady. Taki produkt musi trafić do oddzielnego punktu zbiórki, gdzie zostanie poddany procesom odzysku i recyklingu. Etykieta WEEE musi być umieszczona na każdym urządzeniu elektrycznym i elektronicznym wprowadzonym do obrotu w UE.

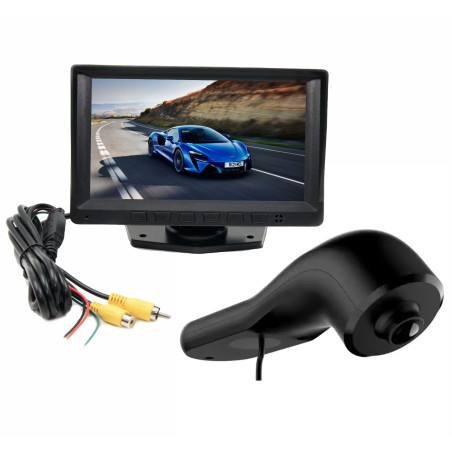

Prościej się nie da. W pakiecie dostajesz dedykowaną kamerę cofania do Volkswagena Craftera i MANa TGE oraz 7 calowy monitor. Taki zestaw jest o tyle ważny, że kamera cofania pracuje w jakości AHD więc nie każdy monitor nadaje się, do wyświetlania obrazu z tej kamery. Natomiast kamera cofania jest dedykowana do Craftera i TGE, co niewątpliwie ułatwia montaż.

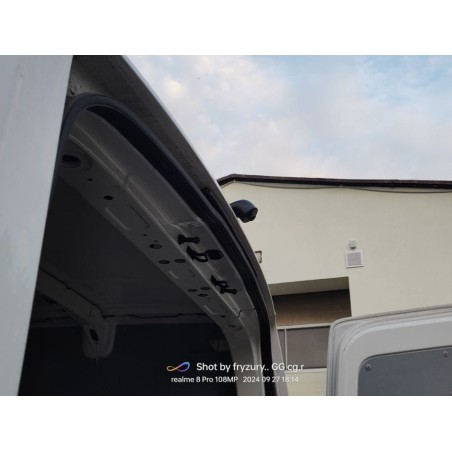

Poniżej ten zestaw zamontowany w VW Crafterze. Zwróć uwagę, że widać tu nie tylko przestrzeń za autem (przy otwartych drzwiach), ale też hak, co niewątpliwie ułatwia manewrowanie tyłem auta.
Kamera cofania pasuje do:
- Volkswagen Crafter II 2016r ->
- MAV TGE 2017r ->
Kamera cofania AHD
Kamera cofania do Craftera / TGE generuje obraz podwyższonej jakości, czyli AHD. Chodzi przede wszystkim o szczegółowość obrazu. Jest to jakość wyższa niż klasycznej kamery CVBS. Jednocześnie, żeby docenić jakość obrazu AHD sugerujemy wybrać monitor o większej przekątnej czyli np. 7 cali, czyli taki jaki jest w prezentowanym tu zestawie. Kamera cofania może nakładać statyczne linie parkingowe. Odpowiada za to zielona zworka przy złączu 4 pin. Jeśli zwora jest zwarta kamera nie nakłada linii.

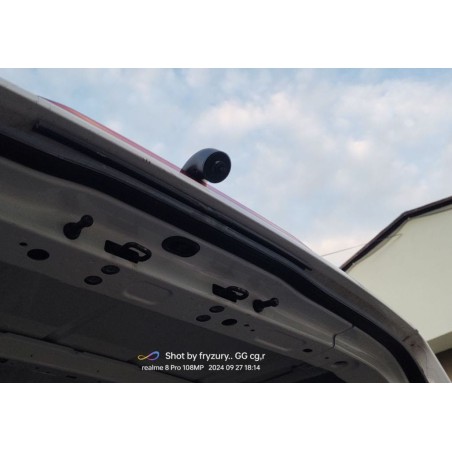

Poniżej Volkswagen Crafter doposażony w ten zestaw kamery cofania i monitora. Poza widocznym hakiem, warto zwrócić uwagę na jakość i szczegółowość obrazu, która jest cechą jakości AHD.
Montaż kamery cofania w Crafterze i TGE

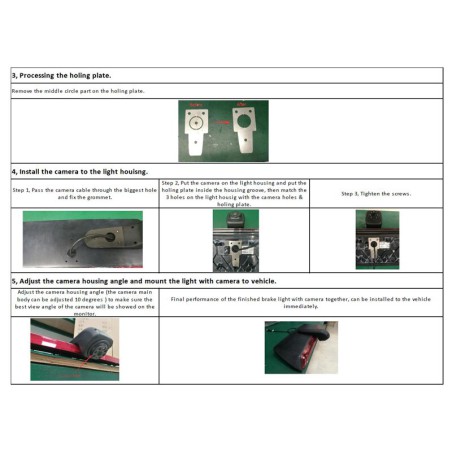

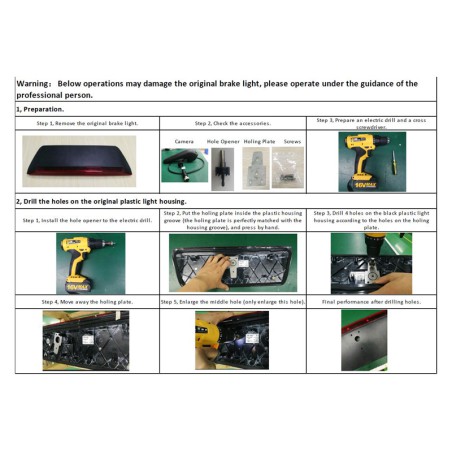

Kamerę cofania montujesz fizycznie do oryginalnej lampy STOP. Należy robić to z ostrożnością żeby wiercąc otwory nie uszkodzić lampy. W zestawie dostaniesz wiertło (28mm), i szablon otworów. Pewną pomocą w montażu może być też instrukcja obrazkowa, którą umieszczamy w galerii produktowej powyżej. Obiektyw kamery co do zasady nie jest regulowany, ale rozkręcając obudowę da się nieco wyregulować perspektywę patrzenia.
Podłączenie kamery cofania
Elektrycznie przeprowadzasz przewód 4 pin przez długość auta (przewód 10m). Z przodu przewód ten dzieli się na zasilanie kamery i złącze RCA do monitora lub niefabrycznego radia. Najprościej więc znaleźć zasilanie po wrzuceniu wstecznego gdzieś z przodu, w bezpiecznikach (można też po prostu przeciągnąć przewód od żarówki cofania z tyły wraz z przewodem 4 pin).
Podłączenie i montaż monitora AHD 7"

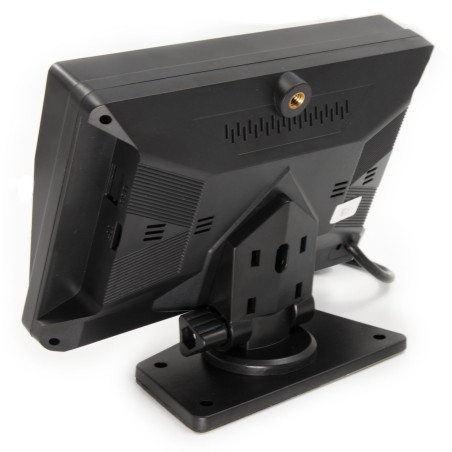

Monitor AHD umieszczasz na kokpicie na stopce, która jest klejona do podłoża. Monitor trzeba zasilić do czego możesz wykorzystać sygnał cofania tak, żeby zarówno monitor jak i kamera cofania włączały się jednocześnie. Kamerę cofania podłączasz przez klasyczne złącze RCA. Monitor ma też przewód wyzwalający (zielony). Jeśli podasz tu plus z żarówki cofania, to automatycznie obraz się przełączy na ten kanał i monitor nałoży statyczne linie parkingowe na ekran.
Dane techniczne
- kamera jakość AHD 720
- sensor 1/3 CMOS
- deklarowany przez producenta kąt widzenia : 170 stopni
- realny, zmierzony kąt widzenia: ok. 120 stopni
- podziałka odległości: opcja (zielona zwora zwarta = brak podziałki)
- opcja regulacji obiektywu (po rozkręceniu obudowy)
- brak diod IR
- szczelność IP69
- zasilanie 12V
- monitor 7 cali
- dwa wejścia RCA
- obsługa jakości AHD 720 i 1080p
- opcja wyzwalania kanały za pomocą przycisku
- zielony przewód wyzwalający
- montaż na regulowanej stopce
Kompletacja

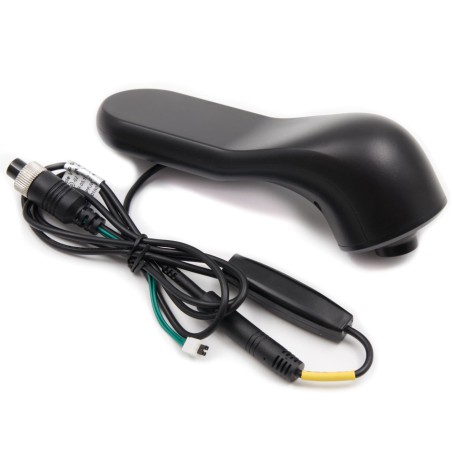

- kamera cofania do Volkswagena Craftera, MANa TGE

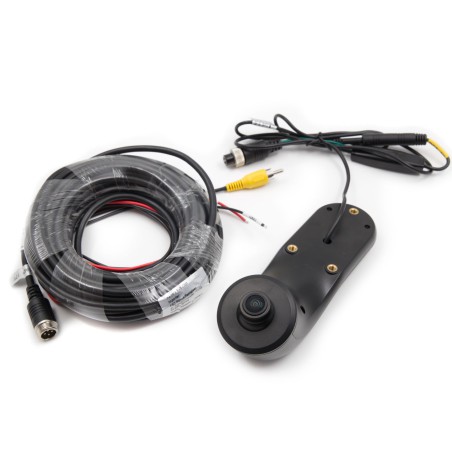

- przewód 4 pin na zasilanie i RCA (10m)
- wiertło 28mm
- szablon otworów (śruby, wiertło)
- podkładka
- taśma
- monitor AHD 7 cali
- stopka montażowa
