Czujnik Cofania Steelmate PTS V 401EX RCA (mat) + kamera

Czujniki cofania z kamerą i "wizualizacją"

Prezentowany zestaw to czujniki cofania (na tył), które mają też kamerę cofania. Obraz z kamery cofania i informacje z czujników mogą być wyświetlane na niefabrycznym radiu lub dodatkowym monitorze ze złączem RCA. Informacja z czujników cofania jest wyświetlana w postaci podawania odległości z prawej i lewej strony jak pokazano poniżej.

Czujniki cofania

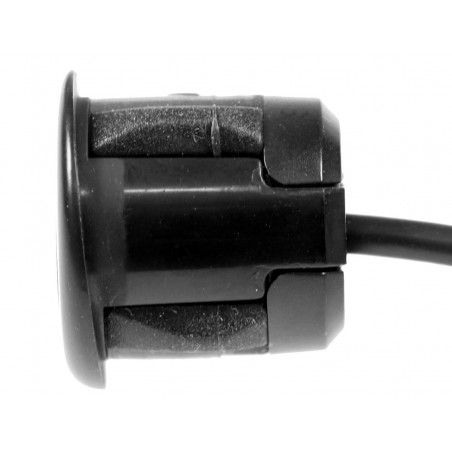

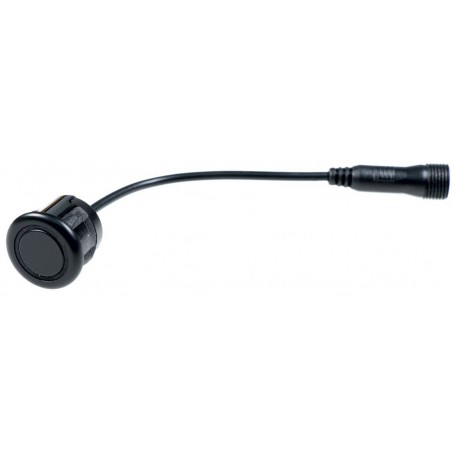

Same sensory są cztery, matowe, montowane klasycznie, czyli wystające nieco poza linię zderzaka. Czujniki można lakierować pod kolor zderzaka jednakże na tyle umiejętnie, aby nie zalać obręczy wokół sensorów. Czujniki są przeznaczone do aut bez haka czy elementów wystających.

Zobacz nasz film o tych czujnikach

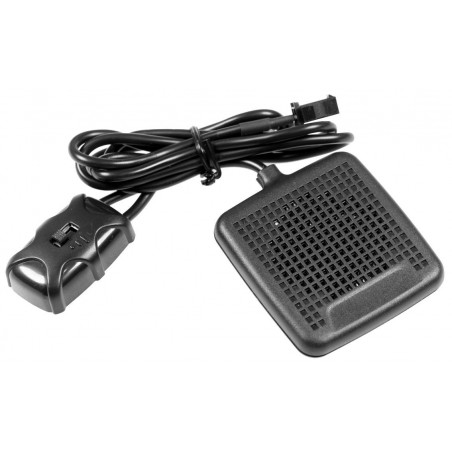

Czujniki będą informowały o przeszkodzie za pomocą sygnału dźwiękowego, który wydobywa się z oddzielnego buzzera. Buzzer ma regulowaną głośność i można go całkowicie wyciszyć.

Kamera cofania z czujnikami
W zestawie jest kamera cofania. Jest to kamera typu podwieszanego (w zestawie są uchwyty) o realnym kącie widzenia ok. 115 stopni. Jakość obrazu tej kamery odpowiada jakości fabrycznych kamer cofania w Toyotach ponieważ marka Steelmate dostarcza rozwiązania z zakresu parkowania do Toyot. Tę kamerę można wymienić na każdą inna kamerę cofania jakości CVBS (PAL lub NTSC). Kamera z zestawu nie nanosi linii parkingowych na obraz.

Zobacz też inne kamery cofania

Czujniki parkowania z kamerą
Zestaw wykorzystuje swoje pełne możliwości we współpracy z kamerą. Na ekranie po wrzuceniu wstecznego pojawia się obraz z kamery wraz z podaniem odległości od przeszkody z prawej i z lewej strony. Pokazywany zakres odległości wynosi od 2,5m do 0,3m. Jeśli przeszkoda będzie bliżej niż 0,3m na ekranie pojawi się napis STOP a buzzer (brzęczyk) będzie wydawał ciągły sygnał.

Montaż i instalacja czujników cofania z kamerą
Mechanicznie musisz umieścić sensory wedle wskazań instrukcji. Warto nadmienić, że czujniki w zestawie mają podkładki zwykłe i kątowe (10 stopni). Podobnie z kamerą. Jeśli wykorzystujesz tę z zestawu w zestawie jest komplet uchwytów, które uczynią z tej kamery kamerę typu podwieszanego. Jeśli wykorzystasz inną kamerę cofania, to montujesz ją zgodnie z jej logiką montażu.

Podłączenie elektrycznie nie jest szczególnie trudne o ile pamięta się o kilku rzeczach. Centralę zasilasz z sygnału cofania (najczęściej będzie to żarówka cofania). Z centrali zasilasz też kamerę cofania a sygnał wideo przechodzi przez centralę gdzie nakładane są informacje z czujników. W rezultacie centrala wyrzuca obraz na niefabryczne radio lub dodatkowy monitor za pośrednictwem klasycznego złącza RCA. W przypadku radia należy pamiętać o wyzwoleniu radia z sygnału cofania.

Zobacz też dodatkowe monitory lub niefabryczne radia

Dane techniczne
zasilanie 12V
średnica otworu pod sensor 18,8mm
średnica zewnętrzna czujnika: 23mm
zasięg wykrywania: 0,1-2,5m
zasięg wyświetlania: 0,3-25m
głośność buzzera: 70-90 dB
buzzer regulowany (opcja wyciszenia)
obsługiwane standardy kamery cofania: PAL/NTSC
kamera z zestawu: PAL
realny kąt widzenia kamery ok. 115 stopni
sugerowana wysokość montażu: 45-70cm
wymiary buzzera: 74x49x10mm
sensory czarne, matowe (opcja lakierowania)
typ montażu: klasyczny

Kompletacja
centrala czujników parkowania (cofania)
sensory (mat) x 4
przewody sensorów x 4 (ok. 2m)
kamera cofania z przewodami (zasilanie + RCA) ok. 2m
buzzer z oddzielnym przełącznikiem regulacji głośności ok. 80cm
wiązka do monitora / radia ok 5m
wiązka zasilania czujników

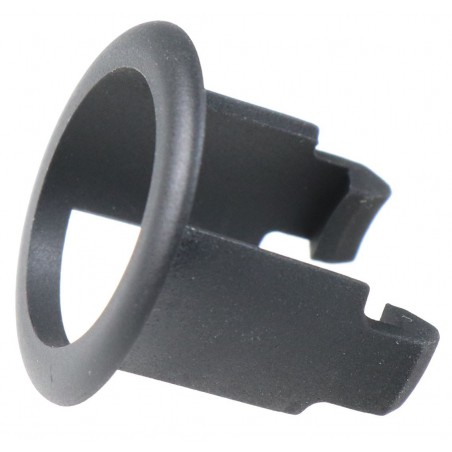

podkładki montażowe (zwykłe i kątowe - 10 stopni)
elementy montażowe kamery z zestawu
elementy montażowe czujników
wiertło 18,8mm
instrukcja

Poniżej te czujniki z kamerą dedykowaną w lampie STOP
